悬挂式安装双曲面搅拌机注意事项

悬挂式安装双曲面搅拌机注意事项

双曲面搅拌机产品说明：

1、基本要求：

双曲面搅拌机主要由导流部分和翼肋搅拌混合部分构成。导流部分起到引导水流运动实现柔性过渡形成立体循环流态的作用，是双曲面叶轮必要组成部分，搅拌翼肋是水体运动的动力来源，同时配合池底反射作用产生紊流作用，强化搅拌混合效果。双曲面搅拌机为污水处理连续混合、反应工艺而设计和制造，能在池内产生均匀的由上至下的流体运动形态。

江苏杜安环保根据提供的工艺条件、池形、尺寸及其经验确定搅拌机额定轴功率、电机功率和叶轮转速。

搅拌机叶轮的型式满足工艺要求，电机功率满足搅拌机性能要求，叶轮直径：φ=2000mm。如客户需求，江苏杜安技术对搅拌机的形式、桨叶直径、功率等给予说明。

搅拌机轴和叶片具有足够的强度、刚度和耐振性，可保证在各种设计工况下平稳工作，没有异常振动。

双曲面搅拌机减速装置在各种工况下，能传递操作所需功率，并能承受搅拌轴传递的负载。

双曲面搅拌机传动轴的支承可承受搅拌轴和叶轮的重量，并承受所有扭矩、弯矩及轴向负荷。

双曲面搅拌机材质满足水质要求。

电动机材质及性能符合GB755、ASTM 及IEC 颁发的相关的技术标准。

电动机适合380VAC 3PH 50Hz 电源操作，防护等级为IP55，绝缘等级为F级，户外立式安装。

江苏杜安环保生产双曲面搅拌器能保证在所在地区的气象条件下每日24小时连续或间断的方式长期平稳运转，并能在长期停运后，仍然能够正常启动运转。

双曲面搅拌器本身具有调速功能（不设变频器）。

2、设备性能要求

双曲面搅拌机性能达到下列各项的性能保证值:

转动设备1米处噪音值不超过85 dB(A)。

（2）机械性能保证：在设定的正常操作条件下，每年连续运转时间不低于8000小时，减速机效率不低于96%。主体设计使用寿命至少15 年；轴承设计使用寿命至少50000 小时；

（3）机械保证

a.传动轴的静态摆动量不应超过0.25 mm/m。

b.双曲面搅拌机组装完成作机械运行试验时，摆动量不超过12.5mm/m。

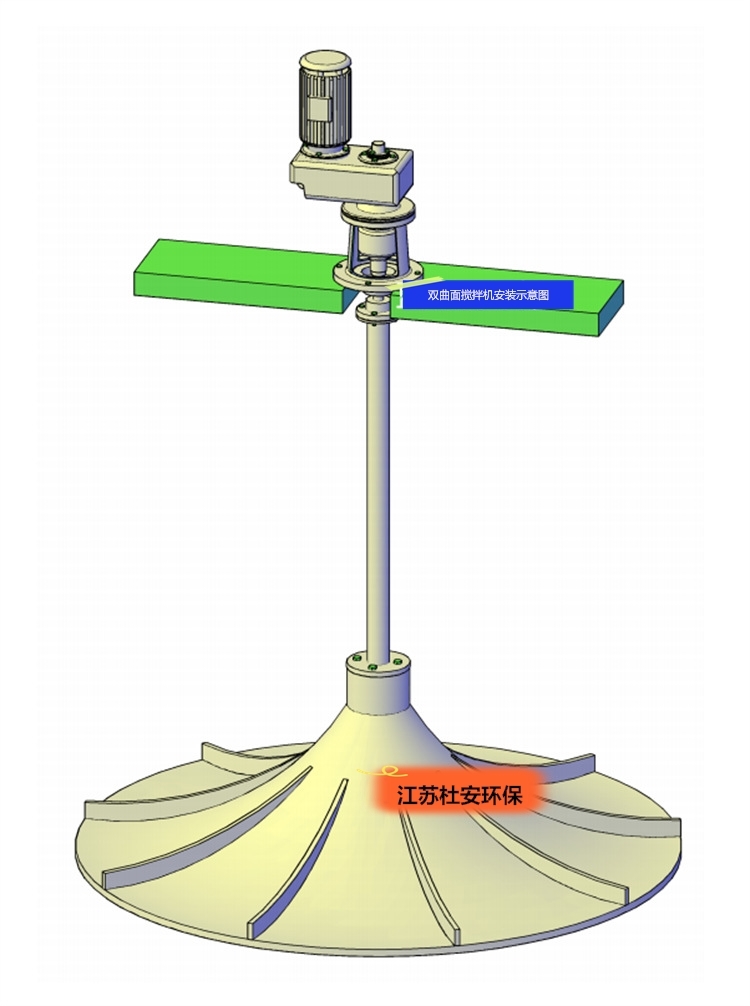

 双曲面搅拌机安装：

1、桥架校正水平，半桥架立柱校正垂直。地脚螺栓及连接部位应坚固可靠。

2、将减震座平放在桥架规定位置，校正水平后与桥架连接固定。

3、减速电机安装在减震座上，并连接固定。

4、将叶轮与搅拌轴法兰用螺栓连接并紧固。

5、将叶轮与搅拌轴放入池内，搅拌轴与减速机输出轴连接并紧固。

6、双曲面搅拌器安装后，搅拌轴须与水平面垂直。垂直偏差小于1/1000，且不超过5mm。

7、安装完毕后，拆下电机尾罩，用手转动风机叶片，检查搅拌机转动是否灵活、正常。

  搅拌轴摆动偏差应小于3/1000。

8、接通电源后，点动观察搅拌轴转动方向，从上往下看正确转动方向为逆时针旋转。若反之，则任意调换2根电源接线位置。

9、电气设备安装按使用有关规程及安全规程操作。

安装使用注意事项：

1、安装前由合格电工检查电机、电器，并确定转向，叶轮离池底的较小工作距离应≤300mm，且池底平整，结实，池内无建筑垃圾。

2、如果长时间设备不运行，重新启动时要防止淤积造成叶轮堵塞而损坏电机。

3、在封闭池中要考虑到叶轮的进出口尺寸。

4、无论何种安装方式，注意水下电缆要固定好，防止磨损。

5、使用前仔细阅读产品安装使用说明书。
