低速推流机结构示意图

低速推流机结构示意图

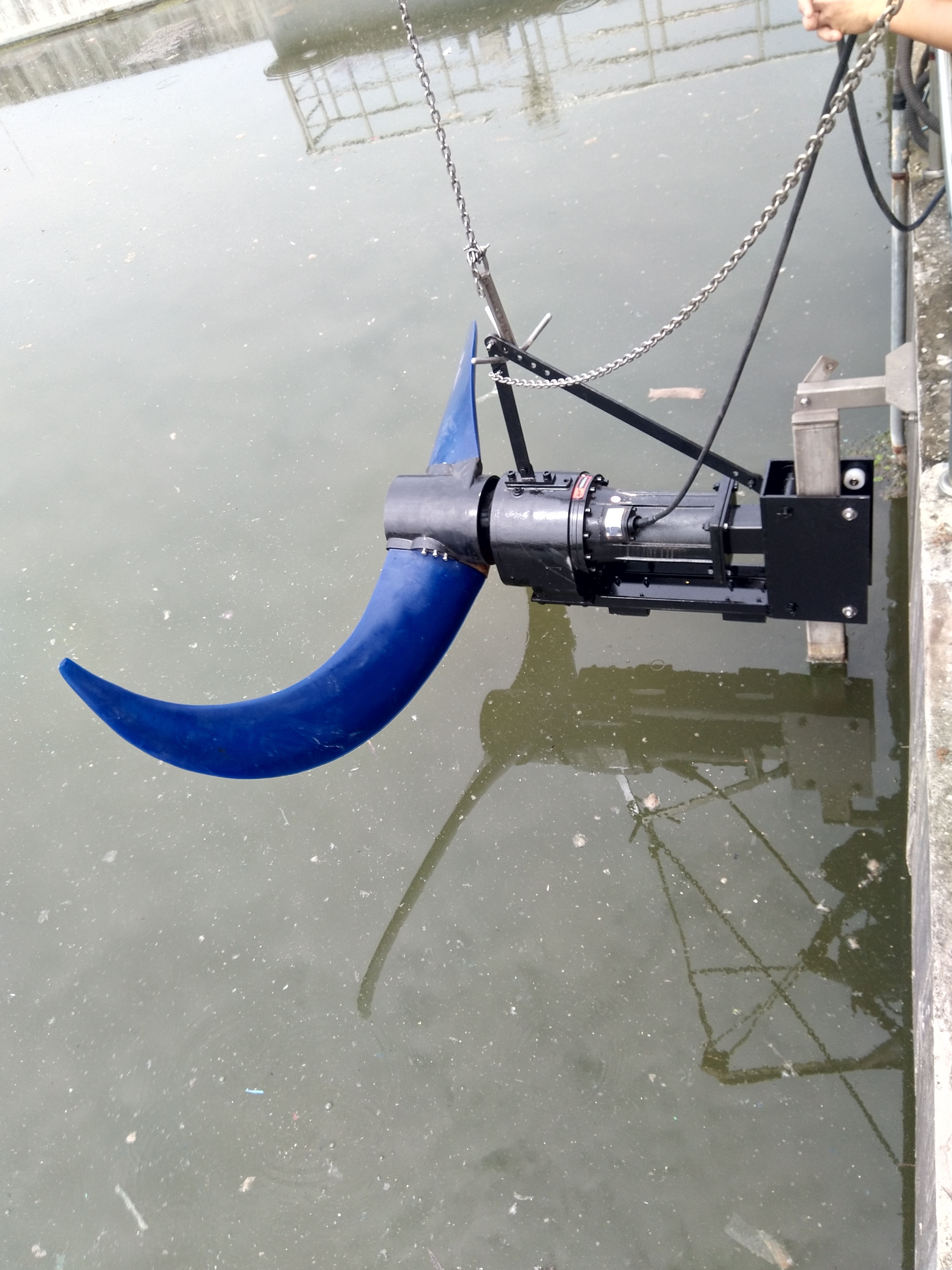

低速潜水推流器构成主要结构

(1)低速推流机的设计：潜水推流机可上下升降，方便移动，检查或维修无需人员进入湿井。推进器，附件和电缆可在20米水深持续潜没工作，不会发生泄漏。

(2)低速推流机的构造：每台潜水推流机具有齿轮箱或其它形式，潜水封闭式连接设计。潜水低速推流机的所有部件，包括电机和齿轮箱（如有），都能够在水下连续运行。除底座和叶片外，推流机的主要铸件为灰口铸铁，ASTM A-48 Class 35B，BS 1452 Grade 260或DIN 1691 GG25，表面光滑、无气泡或其它不规则。所有的螺母、螺钉和垫圈为AISI 304不锈钢。低速推流机外部所有与搅拌液体发生接触的铸铁表面都有一层涂层喷涂保护。在需要防水密封的临界接触面上，采用腈或氟化橡胶O形环，从而使两个面上的橡胶O型环及O型环接触的四个侧面无需特别的扭距限制就能获得压紧。不使用需要一定扭矩才能达到压紧效果的形式，也不使用矩形截面垫片及密封复合物。齿轮箱为一个配有高精度、低负载齿轮的两级、圆柱形的斜齿轮箱或行星齿轮箱。电机轴备有一个一体化的传动齿轮。含有一级传动齿轮的齿轮箱的中间轴与电机轴的传动齿轮紧密配合。中间轴在两个滚柱轴承中转动并含有一个二级传动齿轮。叶轮轴包含二级传动齿轮并在一个单列和一个双列角触滚珠轴承中旋转。所有轴承具有至少50,000小时的设计寿命。

(3) 冷却系统：电机能被周围搅拌介质充分冷却。

(4) 电缆入口密封：电缆接线室是一个带固定板的完整部件。电缆入口处有两套弹性衬套，保证防水和水下密封。接线室和电机室应被一接线板隔离，保护电机，避免外部物质通过推进器顶端进入。

(5)电机：低速推流机电机为一个鼠笼式感应电机，壳式设计，装在一个充气、水密的腔室内。定子绕组和定子线绝缘以抗潮，绝缘等级在H级或以上。电机设计成可连续处理40℃的搅拌介质，能够在间隔均匀的情况下每小时能起动15次。低速推流器为潜水工作。电机的允许电压波动为±10％，电机设计成在较高40℃环境下工作，并且定子绕组的平均温升不超过105 ℃，电机和电缆能够持续在水下工作，水密性符合IP68防护等级要求。电机额定功率足够保证推流器在整个性能曲线上不会发生过载。

(6)电缆：动力电缆的大小按NEC和ICEA标准，有足够长度与接线盒连接，不允许几根短线捻接。电缆外护套是低吸水的防油氯丁橡胶。电机和电缆能在水下20米处连续使用而不失去其防水性能。

(7) 轴承：低速推流机电机轴在两个润滑的轴承上旋转。轴承的设计寿命不低于10万小时。(8) 齿轮单元（如有）：齿轮箱为一个配有高精度、低负载齿轮的两级、圆柱形的斜齿轮箱或行星齿轮箱。电机轴备有一个一体化的传动齿轮。含有一级传动齿轮的齿轮箱的中间轴应与电机轴的传动齿轮紧密配合。中间轴在两个滚柱轴承中转动并含有一个二级传动齿轮。叶轮轴包含二级传动齿轮并在一个单列和一个双列角触滚珠轴承中旋转。所有轴承具有至少50,000小时的设计寿命。

（9）机械密封：耐腐蚀烧结碳化钨或碳化硅。

（10）螺旋桨：螺旋桨包括两个玻璃纤维强化聚氨脂叶片。螺旋桨能够处理颗粒、纤维材料、重污水以及其它在常规污水处理中出现的物质。

（11）保护：

所有的电机中每相绕组都连接热敏开关，并串连。热敏开关在125 ℃ 时动作， 电机停止转动并报警。定子室泄漏传感器：探测定子室中的水。当定子室泄漏时，传感器会动作，使得电机停止并报警。

热敏开关和定子室泄漏传感器与状态监控单元或综合保护器相连, 此监控单元或综合保护器可装在控制柜中。

(12）低速推流机导轨、提升支架： 双导杆支架，低速推流机支架和起吊悬臂均为不锈钢SS304。起吊葫芦内需配置制动装置。不锈钢SS304的吊链、螺栓、螺母、垫片、旋转操作手柄和化学地脚螺栓均应被成套供应。起吊悬臂采用一对一配置。

主要材料

(6)防腐蚀

制造潜水推流机的全部材料适用于污水的腐蚀环境，未经保护或非防腐性材料符合使用要求和有关条款规定进行处理。

低速推流机使用电压380V

叶轮直径2500mm

叶轮转速52转/分

配10米防水密封电缆

齿轮箱减速机

全铜线圈电机、

配导轨 A型支架 提升架 手拉葫芦 吊链和现场控制箱
