生物反应池双曲面搅拌机选型方法

生物反应池双曲面搅拌机选型方法

双曲面搅拌机性能和结构说明：

双曲面搅拌机适合于污水或污泥中运转，工作时，在水下任何部位都不得挂带纤维，保证池内各区搅拌均匀，整个池内不会有污泥沉淀，无边角。

双曲面搅拌机能每日24小时连续运行, 设计使用寿命不小于20年。需在全浸没条件下连续运行，整个运行过程中运行平稳、无振动，运行时间至少10000小时。

搅拌机轴功率确保水体充分混合，保证池底平均流速≥300mm/s，电机功率大于实际轴功率的 1.15倍，并保证搅拌机在设计工况条件下不过载。

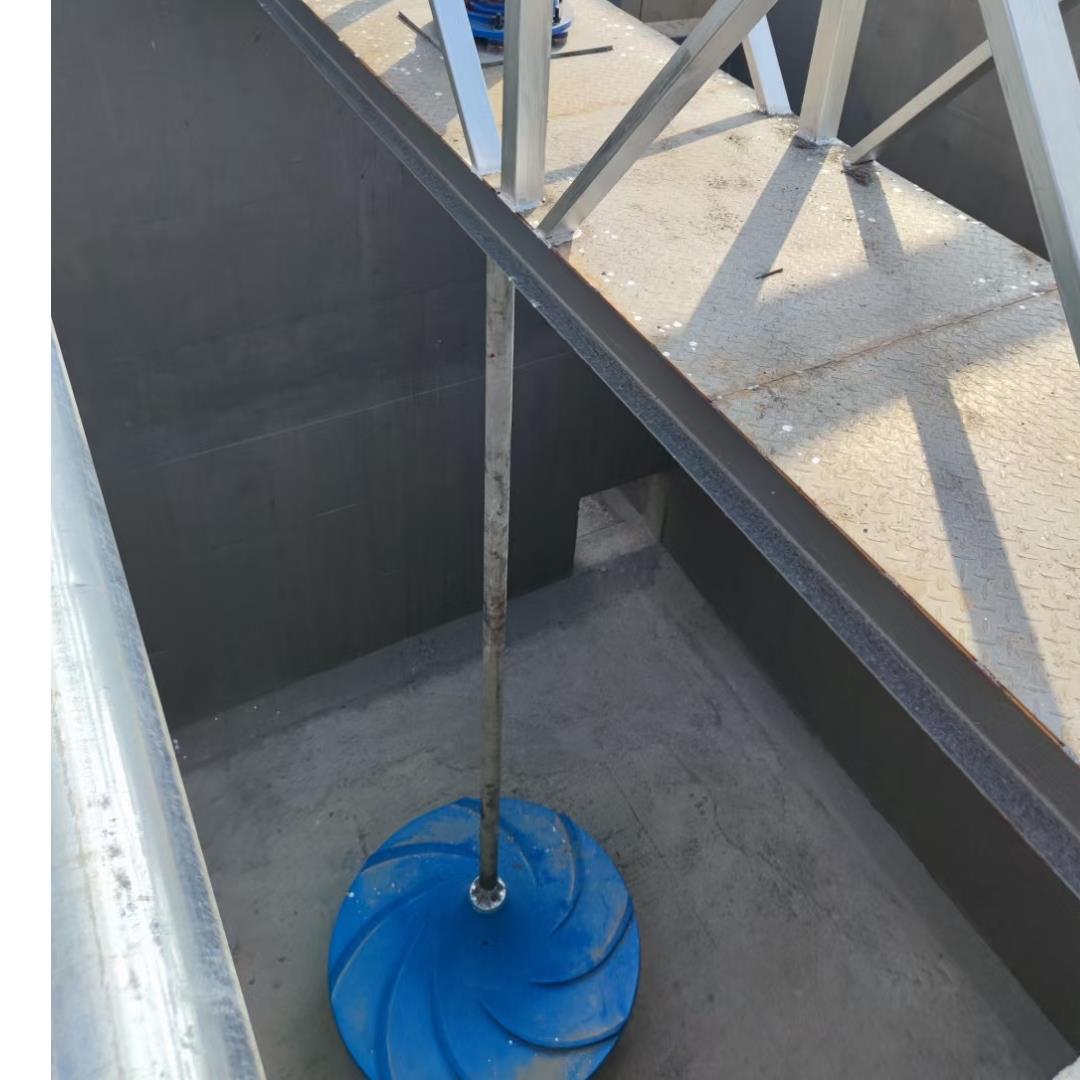

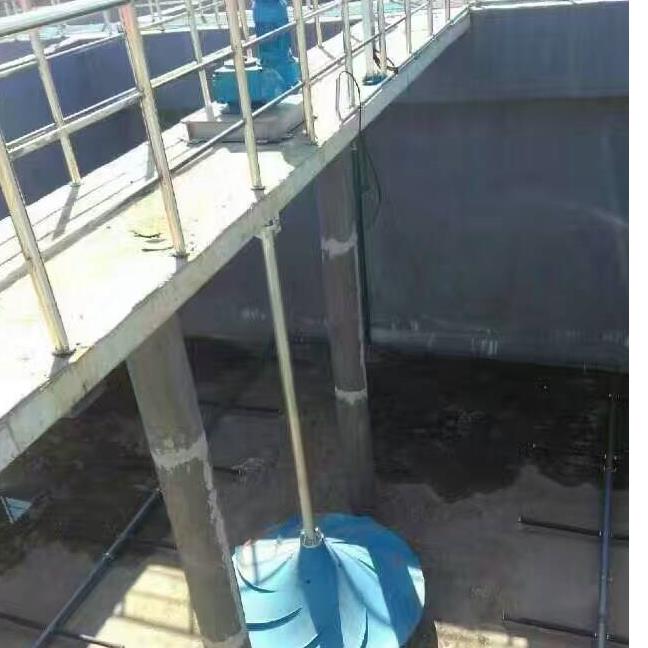

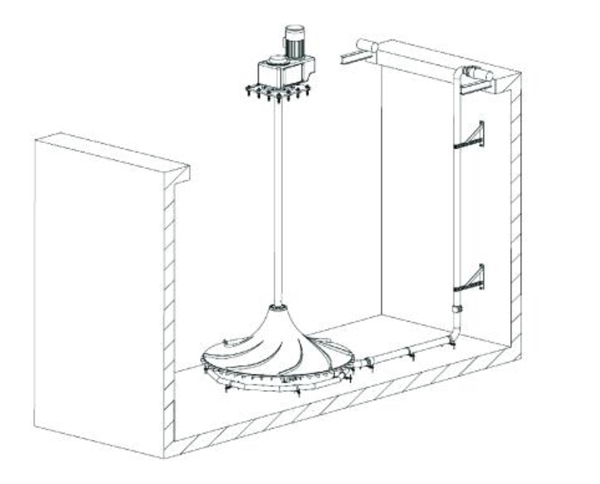

双曲面搅拌机全部的重量受力支撑在混凝土楼板上，叶轮的位置接近于池底，底部不设轴承支撑，双曲面搅拌机传动主轴为整体设计与减速机直联，不能为通过连轴器连接的分段式结构。通过悬臂式立轴与齿轮减速电机连接，并齿轮减速电机传递扭矩。

涡轮式叶轮圆锥体双曲面形、半开式、锥面上带有导流肋的形式。叶轮与轴的联接采用沉孔螺母方式，不接受其它方式。

双曲面搅拌机叶轮的转向根据实际工艺的污水流态确定，可俯视为顺时针或逆时针方向转动。

电机减速机和安装基座安装固定在混凝土楼板上，电机设计符合IEC标准，F级绝缘，电源380V，3相，50HZ，防护等级IP65，每小时可启动至少12次。

减速机与电机直连，减速机采用斜齿轮减速机，齿轮设计符号DIN标准，齿轮材料为合金钢，硬齿面，服务系数≥2.0，轴承额定寿命≥(L10)100000小时。

双曲面搅拌机主要材料：

搅拌机主轴高强度薄壁中空纯玻璃钢GRP或304不锈钢轴

涡轮式叶轮玻璃钢GRP

螺栓、螺母、垫圈不锈钢304

基座碳钢防腐

现场电控柜：不锈钢304材质

江苏杜安环保生产的生物反应池双曲面搅拌机为成套装置，并需配备提供电控箱、防雨罩、基础螺栓及固定架等有效和安全运行所必需的附件。

双曲面搅拌机技术要求

双曲面搅拌机要求具有低扰动高性能的溶液均质能力，且保证排泥综合池内污泥无分层。叶轮转速、直径，根据排泥综合池的池型及尺寸确定。

双曲面搅拌机运行可靠，噪音低，叶轮及水下部分能耐PAM和PAC等药剂腐蚀。

双曲面搅拌机每日24小时连续运行、间歇运行（每小时可启动至少12次）和长期停止状态后恢复运行，在整个运行过程中须保持无振动平稳运行。

搅拌机主要技术性能设计要求：

排泥综合池搅拌介质：排泥水

搅拌机类型：立式安装，切向循环流或轴向流循环流；

排泥综合池接液材质：搅拌轴及桨叶为SS304不锈钢；

减速机品牌：SEW、常州国茂或江苏慧邦、露天安装；

桨叶直径：根据均质要求，按现场使用要求或客户选定；

桨叶转速：20~40rpm
