砂水分离器安装尺寸

更新时间：2025-12-19

点击次数：14

螺旋式砂水分离机，又名螺旋砂水分离器，是对一级污水处理流程中沉砂池排除的砂水混合物进行再分离的机械设备。螺旋砂水分离机可除去砂石无机物等杂物。是沉砂池，曝气沉砂池等理想的配套环保设备。
砂水混合物从螺旋式砂水分离机顶部的法兰接管进入储液箱内。箱内专门设计的散水盘使水汇集于下水槽。砂水混合液中，砂石逐渐沉淀于下部的螺旋U形槽内。空心带式螺旋缓慢旋转将砂砾推向上出口，自然脱水排除。

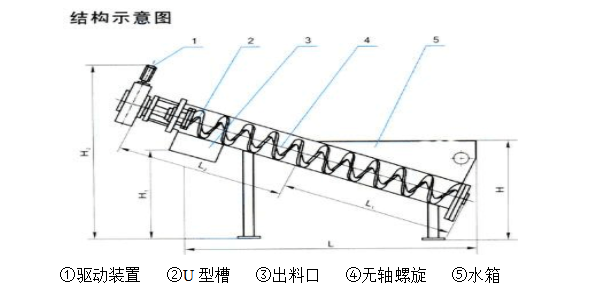

砂水分离器在驱动装置的驱动下，砂水混合液从螺旋砂水分离机顶部进入水箱，混合液中比重较大的砂粒、杂物等沉降于U 型槽底部，在螺旋片的推动下，砂粒沿斜置的U 型槽底向上提升，离开液面后继续推移一段距离，在砂粒充分脱水后经排砂口卸至集砂箱，与沉砂分离后的水从溢流口排出。螺旋砂水分离机主要由无轴螺旋叶片，U 型槽，水箱，导流装置及驱动装置等部件组成，该设备主要适用于对污水处理厂沉淀池排砂出的砂水混合液进行砂水分离。
江苏杜安环保砂水分离器技术参数和安装尺寸表主要包括螺旋公称直径、螺旋直径、处理量、安装角度、螺旋转速、电机功率、回收率、砂分离后含水平率与安装尺寸。

型号参数		-260	-300	-350	-400
螺旋公称直径D(mm)		260	300	350	400
螺旋直径φ(m7h)		235	285	320	385
处理量Q(m3/h)		5-12	12 〜20	20 〜27	27 〜35
安装角度a(° )		25
螺旋转速n(r/min)		≈4.8
电机功率N(KW)		0.37		0.55	0.75
回收率(颗粒度≥0.2mm)		≥96
砂分离后含水平率(％)		<65
	φA	220	270	320	390
	B	260	310	345	410
	B1	710
	b2	1200	1360	1500	1800
	b3	B2+80
安装尺寸	DN,	100	150	200	250
(mm)	dn2	150	200	250	300
	L	2800	3000	3200
	L1	3840	4380	5760	6150
	l2	2800	2800	3800	3800
	H	1550	1750	2400	2550
	H,	1600	1700	2150	2150

整机质保两年

售后提供现场指导安装调试

配304不锈钢现场控制箱使用
