悬挂式安装潜水搅拌机QJB0.85/8-260/3-740S技术说明

悬挂式安装潜水搅拌机QJB0.85/8-260/3-740S技术说明

杜安环保潜水搅拌器技术参数：

潜水搅拌器性能技术要求：

潜水搅拌器转动平衡自如，无卡死、停滞、振动等现象。

潜水搅拌机器作密封气压实验，实验压力为3kg/m2，历时5分钟无泄漏现象。

潜水搅拌机器采用双机械密封结构和唇形密封组织，机械密封保证在15000小时内可靠运行而不需更换；

潜水搅拌器引出电缆采用GB5013.2中YZW型橡套软电缆或性能相同的其它电缆，单台标准配置长度10m，电缆密封头采用特殊硫化处理，以防电缆外皮破损，渗水至电机；

潜水搅拌器表面喷涂防腐漆，其表面光亮，无污损，碰伤，裂痕等现象；

潜水搅拌器油室内设有密封泄漏保护装置；

潜水搅拌器引出电缆中双色线（黄/绿）规定为接地线，联接可靠。接地标志明显，不易磨灭；

潜水搅拌器桨叶及转子采用动平衡试验，平衡精度为G6.3；

潜水搅拌器定子绕组内设有潮气传感器，以防电机绕组受潮烧毁。

潜水搅拌器在规定的条件下，平均运行时间不小于10000小时，整机使用寿命不小于20年。

结构设计要求：

主机：

潜水搅拌机为直联冲压式结构，采用多级电机，叶片经冲压成型，精度好，效率高，结构紧凑，体积小，重量轻，操作维护方便，使用寿命长。壳体全部采用不锈钢304制造，外形美观流畅。

潜水搅拌机采用摆线针轮减速结构，结构紧凑，体积小，重量轻，叶轮通过CFD软件优化设计，水力性能好。

接线盒：

接线盒与周围液体、电机部分充分密封隔离；

冷却：电机定子由周围的液体冷却。

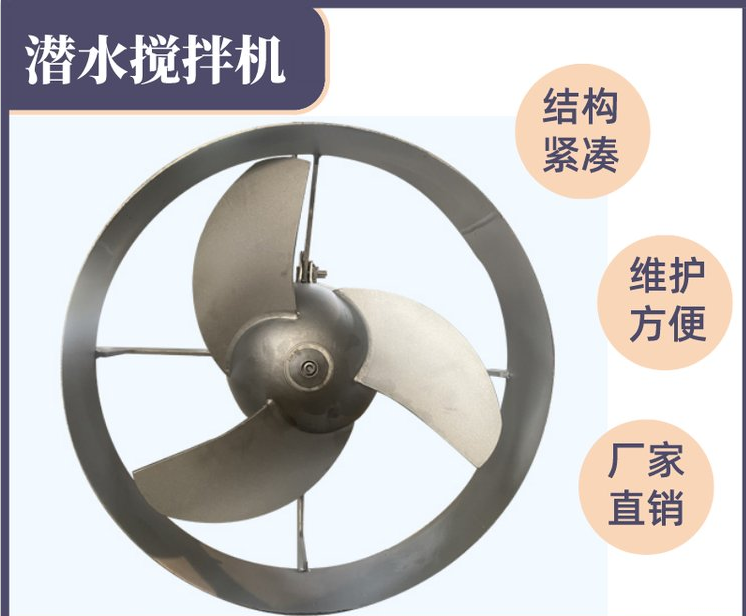

叶片：

潜水搅拌机叶片采用反扭曲曲线设计，使叶轮避免阻塞结渣。

潜水推搅拌机叶片为二叶橡胶形，钢制轮毂，有效防止了叶片的断裂问题，叶片进口边向后弯曲，有长期自动清洗功能，用锁紧螺母紧固在轴上，在起吊维修时，容易拆卸更换。

电机：

电机绕组的绝缘等级为H等级，正常情况下，电机温度不超过80℃。

油室：

润滑并冷却密封装置，轴承座及齿轮与电机和液体之间，油室起着减震和消音的作用，必要时可埋置一个气囊装置以减少和降低油室内的压力上升。

轴承：

潜水搅拌机轴承的运行寿命不低于10万小时；

考虑到轴承运行中的不利因素，因此选用的轴承寿命将高于上述值。本公司选用SKF进口轴承。

轴密封：

潜水搅拌机有两个机械密封和一个唇形密封组成。密封装置材料：碳化钨。

防腐及材质：电机壳：HT200防腐；叶 轮 轴：不锈钢304；叶轮：不锈钢304；螺钉、螺栓、螺母等联接附件：不锈钢304；

轴                    304不锈钢

叶轮                  不锈钢304渗氮处理或做其他硬度处理。

主机壳体              304不锈钢

导轨安装系统          不锈钢304

O型圈                 丁晴橡胶

机械密封               碳化钨

电控柜                不锈钢304

潜水搅拌机控制系统：

每台潜水搅拌机均引出控制保护信号线，采用现场控制柜进行控制保护，有对设备进行过载、缺相、短路、泄漏、超温等保护功能和提供相应的信号指示，可确保机组可靠运行，预留PLC接口。

潜水搅拌机安装要求和检验

参考标准：

潜水搅拌机（CJ/T109-2007）；

机械设备安装工程施工及验收通用规范（GB50231-2009）；

安装顺序按产品使用说明书为准。

在安装前，为防止部件损坏而包装的防护粘贴，不得提前撕离。

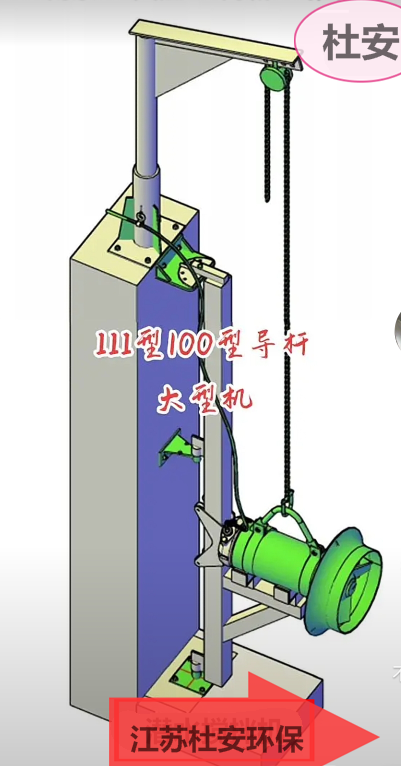

安装技术条件：设备安装前，对水池相关尺寸及安装标高进行检测，并应符合设计要求。升降用导轨安装时垂直于水面，其垂直度允差不大于 1/1000mm。

现场检验调试：安装后，按技术要求进行检验，保证其允差值符合规定指标。检查加注润滑油脂。

江苏杜安环保QJB潜水搅拌机设计及安装条件

潜水搅拌机

功能描述：提供足够的搅拌能力确保废水池、生化池内废水充分混合，且不能出现死角，长期在水下运行。

需对布置固定床填料的生化池进行复核，提出潜水搅拌器的优化布置方案，确保水力混合均匀及充分接触。

安装场所： 室外、水下，生化池，反洗废水池内

安装场所： 室外、水下

介质：污水

TDS：≤10000mg/L

SS含量：根据水质情况。

pH： 6～9

介质温度：～35℃

工作时间：连续或间断

氯离子：≤2000mg/L

潜水搅拌机材质选择需要满足本水质的要求
