潜水搅拌机功能说明及性能要求
（1） 功能说明
用于排泥池内维持液体流速，使池内污泥混合均匀，无沉积现象，运行状态平稳。保证池底流速在0.3m/s以上，保持污泥处于悬浮状态，防止沉淀。
（2） 性能要求
a. 潜水搅拌机能在悬浮颗粒浓度不大于5%（重量比）的污泥中工作，叶轮转速、直径和具体安装位置由杜安环保技术人员根据平衡池和污泥池池型及尺寸确定，须满足图纸中提出的容积功率和工艺的推流和搅拌效果，均匀度达90%以上，推流搅拌机的水平向角度可调，提供详细的选型或设计的说明书和计算书。
b. 为防止污泥在污泥平衡池内发生沉淀，潜水搅拌机能在污泥平衡池中搅动污泥，使其保持悬浮状态。
c. 潜水搅拌机能在全浸没潜水电机的条件下每日24小时连续运行、间歇运行（每小时可启动至少12次）和长期停止状态后恢复运行，潜水搅拌机在整个运行过程中须保持无振动平稳运行，正常运行时间至少为10000小时。
d. 潜水搅拌机的安装位置符合现场安装基本要求。
e. 现场条件：详见设计图纸
f. 搅拌机基本轴功率不小于10w/m3（池容积），根据池型和污泥的粘滞性保证设备的电机功率不产生过载和确保污泥的充分混合和推流。
g. 潜水搅拌机全部的重量受力在一个支架上，支架可承受潜水搅拌机形成的推力。
h. 潜水搅拌机导轨系统可自由调整潜水搅拌机的提升和下降及转动角度，排空水池情况下拆卸和安装潜水搅拌机。叶片具有自清洁功能。
i. 潜水搅拌机的电机和螺旋浆轴采用直联的方式或通过减速器耦连的方式，轴由耐磨不锈钢制造，轴承的设计寿命不小于50，000小时。螺旋轴充分与搅拌介质隔离。
j. 所提供的潜水搅拌机为成套装置，配备就地控制箱、提升导轨、提升链、水下电缆、起吊架和手摇升降装置、基础螺栓等有效和充分运行所必需的附件。
k. 采用两个相互独立的高质量机械密封，机械密封的使用寿命不低于30，000小时。
l. 潜水电机的防护等级为IP68，绝缘等级为F，B级温升，电机轴和转子作平衡试验。电机配有用于控制和动力的水下型电缆，每根电缆都有一单独的进口，并进行可靠的密封，如果动力电缆是多芯电缆，则每根电缆还要进行单独密封。在电机油室中设置泄漏传感器，讯号能监测并在电机出现严重损坏前发出报警讯号。
（3）结构要求
a. 壳体
潜水搅拌机电机和轴封的壳体由不锈钢316制造，壳体厚度足以承受荷载，采用流线型，其表面平整无气孔，结构紧凑。
b. 螺旋桨
螺旋桨为三叶片自清洗式，由不锈钢SS316材料制成。且经G6.3级动平衡检验合格。螺旋桨与轴之间用键连接传动，转动时不会松动。
c. 轴
搅拌机的电机和螺旋桨轴采用直联的方式，轴由耐磨不锈钢制造，螺旋桨和电机轴能承受所有轴向和径向荷载，轴承的设计寿命不小于50000小时。螺旋轴与搅拌介质隔离。潜水搅拌机轴置于两个重载球轴承之上，能承受径向和轴向的力。
d. 轴封
在潜水搅拌机电机和螺旋桨之间配备有两个独立的机械密封。
外机械密封均采用碳化钨/碳化钨或碳化硅/碳化硅，内机械密封材质为碳化硅/石墨。介质酸碱度范围为pH4～10，温度不大于40℃。
机械密封的使用寿命不低于30000小时。
机械密封的设计可承受正、反二向转动，不会带来不良后果。
e.电机
电机为鼠笼式异步电机，带PA12（聚酰胺）的电机支撑架，电机外壳为不锈钢。防护等级为IP68，F级绝缘等级B级温升，电机轴和转子经动、静平衡测试合格，电机为400V（10%，3相，50Hz。允许电压浮动范围为（10%。泵和电缆能在20m淹深下连续工作而不漏水，允许液体温度40度。
潜水电机设计为可连续运行，每小时允许启动次数为12次以上。
潜水电机与搅拌机为杜安环保成套供货。
f. 电缆和电缆密封
电机配有用于控制和动力的水下型电缆，每根电缆都有一单独的进口，并进行可靠的密封，如果动力电缆是多芯电缆，那么每根电缆还要进行单独密封。
g 泄漏传感器
在电机油室中设置泄漏传感器，讯号能监测并在电机出现严重损坏前发出报警讯号。
h. 热敏开关
电机的三相线圈内设3只双金属开关，用于监控定子温升。运行是压500V，电流2A，cos （=1。在130（C动作关掉电源。
潜水搅拌机安装提升系统

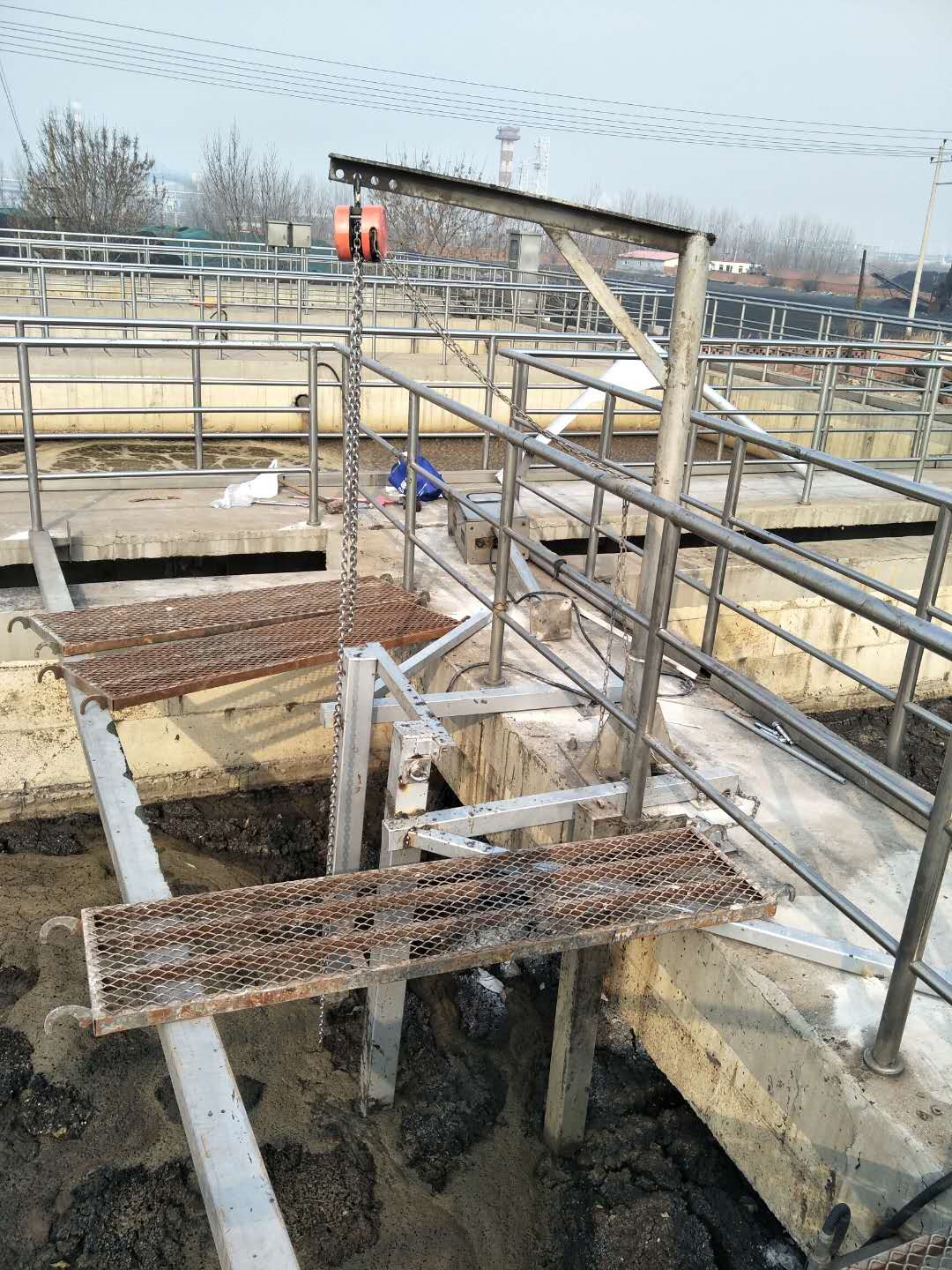

导轨系统由方钢导杆、起吊装置和调向盘等组成，电机自带支撑架。可自由调整搅拌机的提升和下降，排空水池情况下拆卸和安装潜水搅拌机。潜水搅拌机全部的重量受力在它的支架上，此支架承受潜水搅拌机形成的推力。
起吊装置为可移动式，含专用起吊装置及绞轮。
（4） 主要材料
电机壳体 不锈钢316
轴封壳体 不锈钢316
螺旋桨  不锈钢316
轴 不锈钢
外机械密封     碳化硅/碳化硅
内机械密封     碳化硅/石墨
导轨            不锈钢304
提升链         不锈钢316
电机支撑架     不锈钢304

起吊架（含手摇卷升装置）    不锈钢304

（5） 防腐处理
制造潜水搅拌机的全部材料适用于污泥的腐蚀环境，未经保护或非防腐性材料按基本要求的有关条款规定进行处理。
（6） 控制系统
a. 潜水搅拌机的操作为就地手动控制或PLC控制，配带电控柜，满足运行状态信号能向上级PLC送出开、停、运行、故障等信号，并能接受PLC控制，并根据工艺要求设置低水位保护。电控柜的防护等级为IP54，电机防护等级IP68，绝缘F级。就地电控箱应按国标防雷要求设置SPD及后备保护。另外，具备向中控室传输状态信号的端子引出接口。与潜水电机连接的水下电缆长度按15m计。

供货范围（包括但不限于以下 ）

(1)装配完整的潜水搅拌机

(2)监控单元或综合保护器

(3)泄漏传感器

(4)导杆、提升装置、支架、提升链等

(5) 10米水下电缆

潜水搅拌机安装设计

1）各设备均能处理生活污水，可以提升和下放，并且可以方便地卸下检查和服务，无需人员进入池内。滑动的导杆支架作为潜水搅拌整体部件之一。设备的全部重量受力在一个支架上，并且支架可承受设备形成的推力。各设备、附件和电缆在20米深无水密性损失，可连续潜水。

2）包括滑行导杆、底盘和起吊支架、横梁以及螺母螺栓等相关紧固件。材质为不锈钢304。

3）导杆安装高度根据现场池深决定。导杆和起吊支架的尺寸为标配。

4）各设备采用不锈钢化学螺栓安装。

5）杜安环保提供提升链及手摇绞车，为方便检修，起吊支架可将设备自由升降并转向。起吊用的吊链及起重装置有自锁功能。

6）要求所有同种设备之间的提升装置都可以互用。

7）要求搅拌器的平面安装位置可在一定角度范围内灵活调节。

8）水池走道板设不锈钢栏杆，高度1200mm，要求起吊装置避让栏杆
