杜安环保WQ1000-9.5-45潜污泵自耦安装

杜安环保WQ1000-9.5-45潜污泵自耦安装

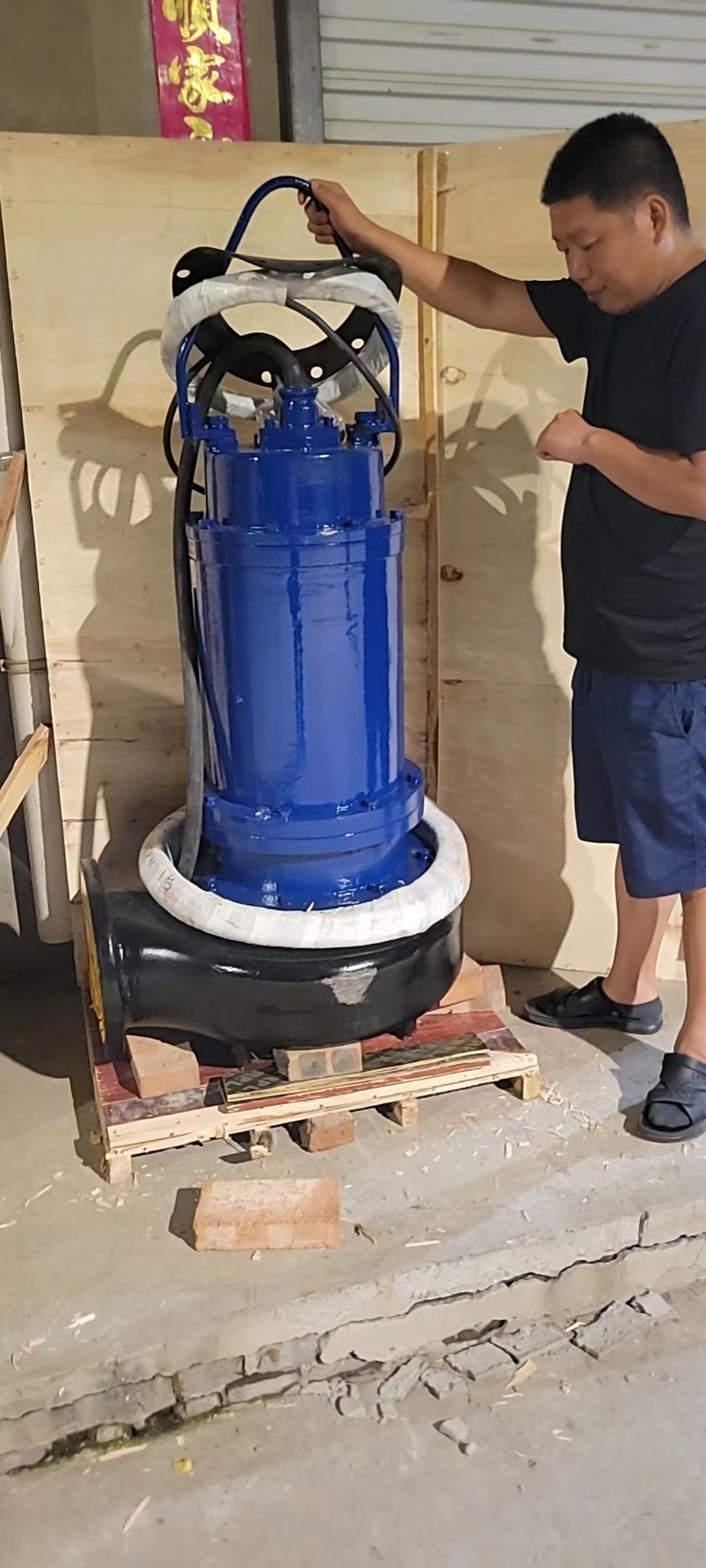

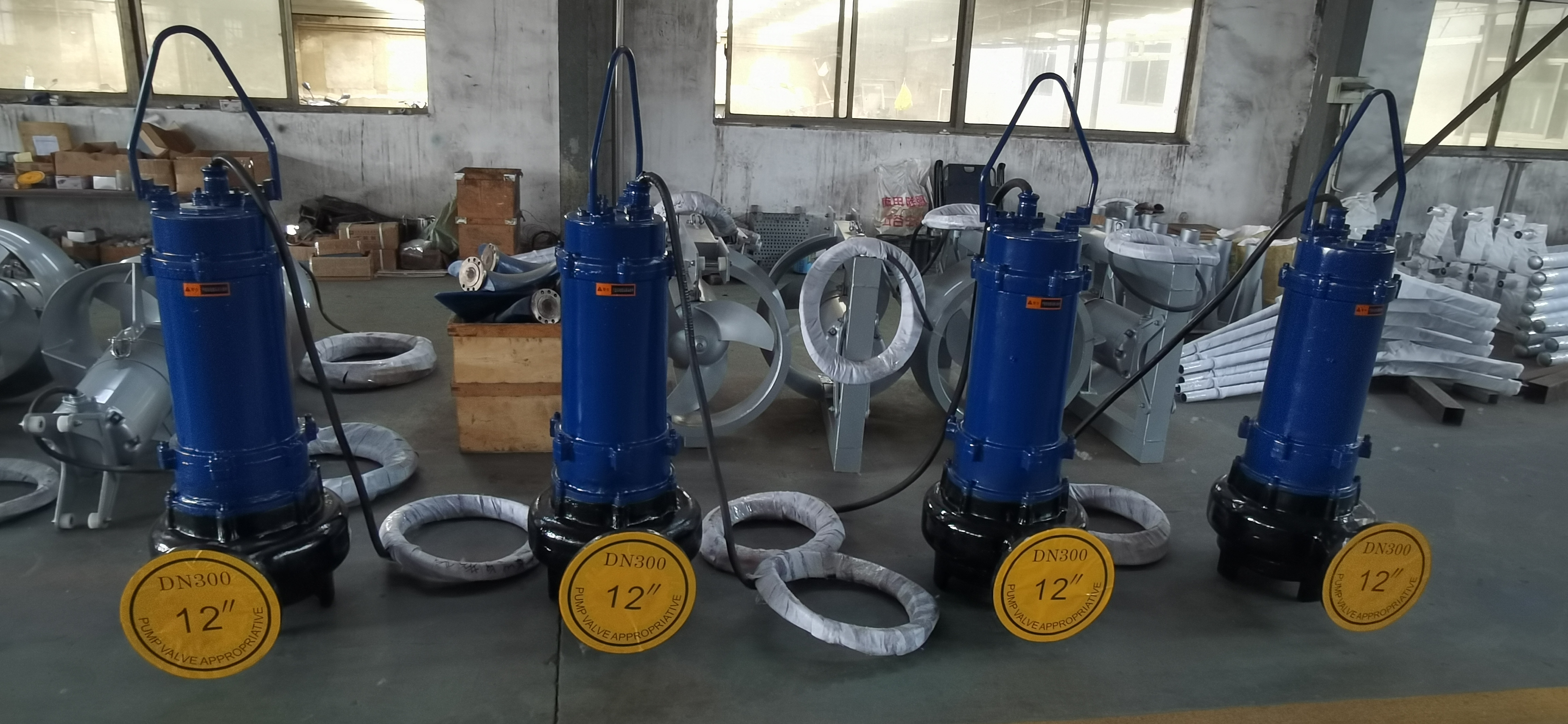

江苏杜安环保生产的潜水泵为成套装置，并需配备就地控制箱、耦合用导向杆、 90°出水弯座、水泵专用吊具、水下电缆、电缆固定夹、基础螺栓等有效和安全运行所必需的附件。

(2) 泵出厂资料提交

提交以下资料(但不限于此)：

a. 泵装置的总体布置图，泵结构总装图，详细的技术规格，泵特性曲线（流 量、扬程、效率、功率、NPSHr 以及不产生涡流旋入的泵体较低浸水水位）、带 变频设备提供各频率调速下（50％～100％的转速范围内每隔 10％变化）的 特性曲线、电机特性、抗堵塞叶轮的结构介绍、主要零件材料、保护设施和涂层 等说明，以及设备的外形尺寸和安装、维修运行所需的空间要求，提供水泵预埋 件和预留孔的要求。

b. 土建荷载

c. ISO9000 质量管理体系认证

d. 电气控制原理图以及接线图

e. 产品样本

f.  备件表

(3) 设计和现场条件

a. 泵的试验规程以ISO9906（2 级）为准。

b. 每台泵能泵送原生污水或含水率为 96％以上的污泥。

c. 潜水电机设有无堵塞、自循环冷却系统，应能在潜水电机露出液面的 条件下连续运行、间歇运行和长期停止状态后恢复运行。

d.泵采用立式耦合式潜水泵；潜水电机直接与泵叶轮同轴相连，水力部件水泵壳体、叶轮和耐磨环组成。水泵壳体的出水口为径向出水口，出水口中 心线与电机中心线在同一平面内。为了确保流量稳定且没有过多涡旋，水力 部件设计和制造成没有锐利的棱角。泵出水配管法兰按 ISO 标准，公称压力 1MPa 为准。

*e.现场条件

(4)

污水提升泵性能和结构：

*a.叶轮

进水泵房离心泵叶轮为离心式防堵叶轮，确保叶轮在输送常规的市政污 水时不会产生堵塞。

叶轮进行动平衡 ，动平衡精度不低于G6.3 级 。振动烈度不大于 0.45mm/s。

*b.电机

电机为三相鼠笼电机，3相、380V 、50Hz，防护等级 IP68，绝缘等级 F  或更好。电机的配置应保证在 H-Q 曲线上任一点工作时，都不会出现过载。电机能每小时启动可达15次。能连接泵送温度较高为40℃的介质 ，并且定子绕组的平均温升不超过 80℃ 。 电机启动电流不超过额定电流的7.0倍，功率因数>0.80。电机容量按水泵运行可能出现的较大轴功率与传动装置效率配置，

并按有关规范留有 10％以上的储备系数。

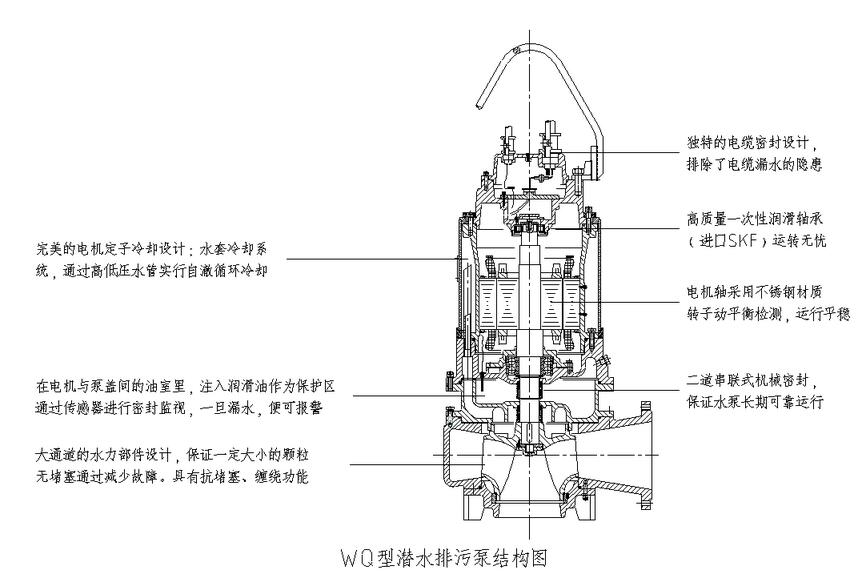

c.轴封

采用两个上下双重独立的高质量机械密封系统，可以顺时针或逆时针转动，而不会带来不良后果。机械密封均采用耐腐蚀烧结碳化钨或碳化硅，介质酸碱度范围为 pH5～10。

机械密封是免维护的，润滑与被输送液体相隔开，能抵抗热冲击，具有良好紧急运行的特点。

机械密封的使用寿命不低于25000小时。

d. 轴承

采用高质量的润滑轴承，轴承额定工作寿命（L10）应大于100000小时。

e. 电缆和电缆密封

电机配有用于控制和动力水下电缆，电缆伸进接线室，每根电缆都有 一个单独的进口，并进行可靠的橡胶件密封形式。

f. 水泵监控装置

水泵监测装置包括漏水、定子绕组和上下轴承过载时 (≥55kw 设备）发出 有关讯号。

g. 泄漏传感器

在油室、定子室中提供一个探测液体泄漏的传感器，所有信号都分别监 测并在水泵或电机出现严重损坏前分别发出报警讯号。

h. 热保护

电机的每一项均由常闭型温度传感器保护 ，三个传感器应串联连接 ，这些 传感器都应在摄氏 140℃时断开，可以与电机过载保护相连接 ，并接至控制柜， 与控制柜连接。

i . 磨损环

磨损环系统能保证蜗壳和叶轮吸口之间的有效的间隙性， 如采用叶轮间 隙可调的形式，则可不设磨损环，叶轮间隙调节时以轴向调节为准，并在泵的外 部调节和测量。

j . 潜水泵出水法兰与出水弯座为重力自动无刮擦性耦合，密封可靠。

(6)      防腐处理                与介质接触紧固件不锈钢 316

制造水泵的全部材料应适用于污水厂的腐蚀环境，对未经保护或非防腐性材料，按行业标准进行除锈处理和涂防锈漆。

(7)  控制系统

新增的潜水泵均由配套供应的电控柜控制，现状更换的潜水泵由现状电控柜控制。 电控柜、接线按钮箱、配套电缆及相关辅材。其他详细技术要求及柜内变频器等主要元器件技术要求参见《与机械设备配套的 电气控制箱（柜）专用技术规范》。

操作方式为就地手动控制和PLC自动控制二种方式。另外应具备向中心控制室 PLC 传输状态显示信号并接受 PLC 输出控制信号的接口。

信号内容详见施工图：《I/O 清单》，信号要求详见仪控章节。

(8) 安装和检验

1) 参考标准

回转动力泵水力性能验收试验规程 GB50275-2010

泵安装工程施工及验收规范

城市污水处理厂工程质量验收规范

潜水泵安装维修手册

2)  现场条件

a. 遵照图纸及对应土建工程的标高、位置，进行上述潜水泵装置的安装。

b.在上述设备安装前，对建成构筑物的相关土建尺寸，进行核对，提出详细记录，对不符合安装条件的部分，向项目监理报告，经批准及修正后，方可安装。

3) 设备结构要素

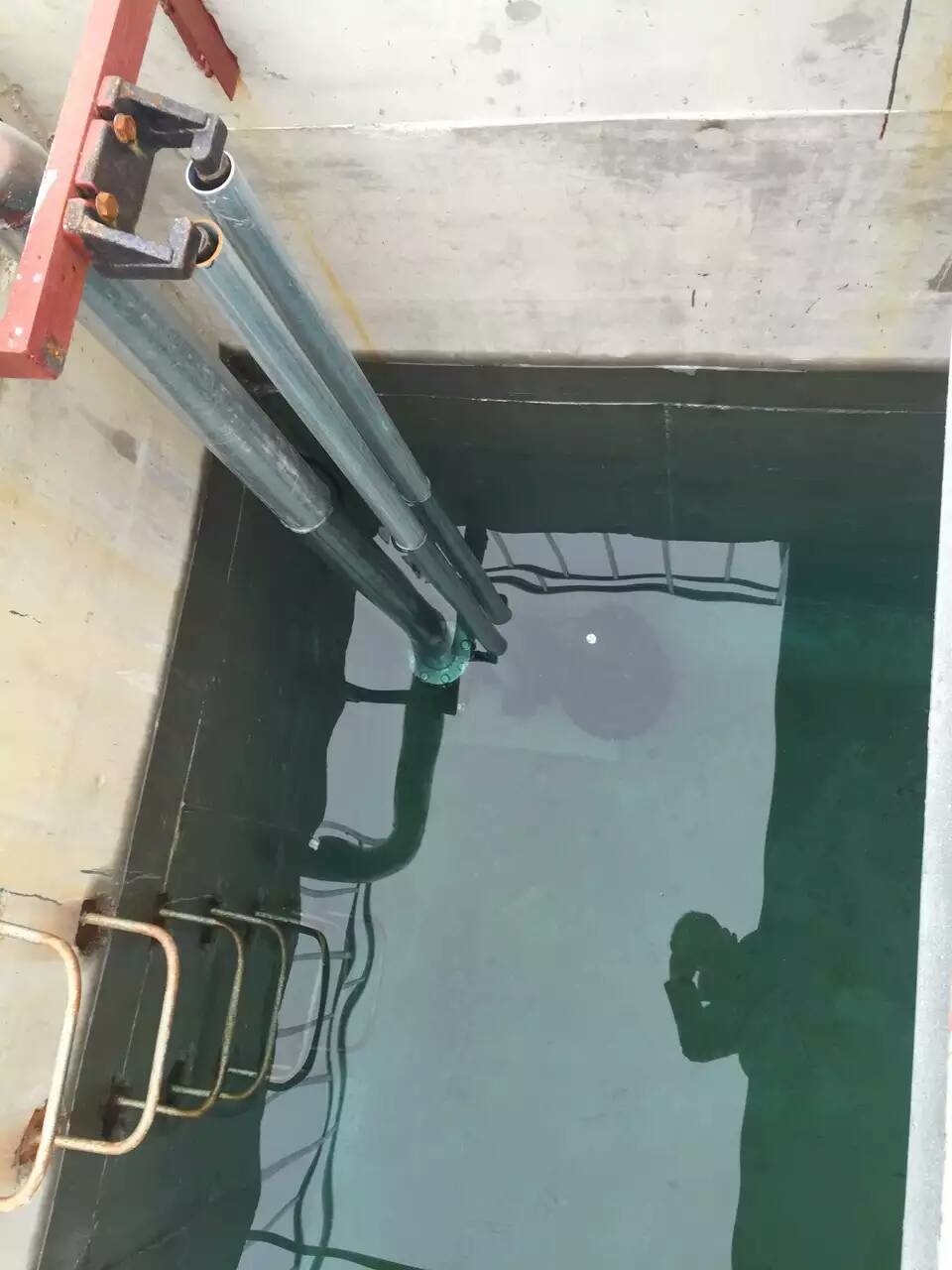

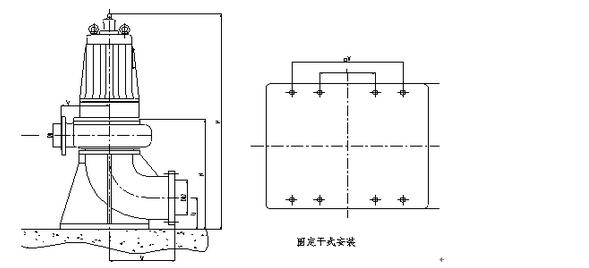

a. 潜水泵采用整机安装，通过葫芦、吊链沿导杆下降，能与出水管弯座自动耦合，耦合面不得泄漏。

b. 潜水泵装置的安装顺序按潜水泵使用安装手册为准。

c. 在安装前，为防止部位损坏而包装的防护粘贴，不得提前撕离。

4) 现场检验和调试

a.潜水泵安装后，按技术指标进行检验，并符合设计要求。

b.带负荷运转至少24小时（根据进水池的水位确定运行时间），检测其流量、扬程及效率是否符合设计要求。

c.运转时平稳、无异常声音和振动，电机电流、功率因数值正常，潜水电机外壳防护等级IP68。

(9) 备品备件及报价

江苏杜安环保提供设备连续运行3年所需易损件的备品备件（清单附后）、润滑脂、油、维修保养所需的专用工具。

江苏杜安环保潜污泵自动耦合安装说明：

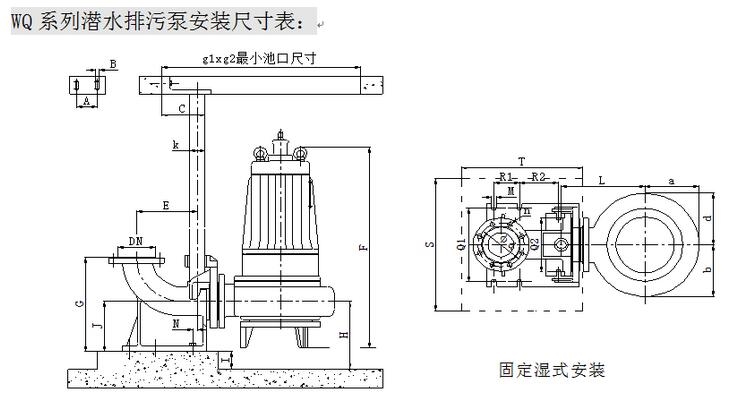

潜污泵一般采用自动耦合(以下简称自耦)方式安装，自耦安装系统主要由快速接口、排水底座、导轨、导轨定位支架等组成。安装时，泵体和快速接口通过螺栓紧密连接在一起，排水底座先通过地脚螺栓固定在水池内，快速接口带动泵沿导轨滑下，和排水底座通过自耦密封面自动耦合装在一起。安装好以后，整个泵体和电动机部分依靠泵体出口法兰和进口法兰连接在一起，潜污泵的出口和自耦底座的联接口之间有橡胶密封圈密封，潜污泵通过自耦系统悬挂在空中，并利用自身的重量将密封圈压紧，确保管道间的密封可靠。

江苏杜安环保潜污泵耦合装置型面垫圈材质：丁睛水 1、新款直型自动耦合装置，较大限度的减少出水管水流损失。 2、可在水平位置任意延伸出水管长度，安装方便，节省安装材料； 3、无需要橡胶型面垫圈，硬性耦合，自动密封，终身不漏水； 4、耦合面不粘贴，提泵不费力，下泵不发生卡夹现象。 5、体积小、重量轻，是特殊环境使用的理想产品； 6、新型节能产品，仿冒必究。
