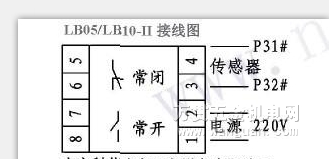

LB-05电动机漏水保护器接线图

LB-05 AC220V 5A漏水保护器

LB-05电动机漏水保护器接线图

杜安环保LB-05漏水保护器技术说明：

1.概述

潜水泵漏水保护继电器又称小型综合

保护器是专门用于检测潜水泵内水灵敏度的电阻及电机温度信号.传感器使用电极传感器.当泵体内出现漏水情况时或温度不正常时,控制器继电器会发出相应的控制信号,以便工作人员对水泵漏水进行处理.控制器在线路设计上采取了系列的抗干扰措施,可以在电磁干扰十分严重的环境中可靠工作。

2.功能说明

漏水保护器用于检测潜水泵内水灵敏度的电阻及绕组温度信号（PTC或温度开关）.当检测到潜水泵内水灵敏度的电阻低于给定值时,继电器动作;在断电检测排除故障重新通电后保护器恢复工作.当检测到温度信号为开点信号或电阻很大时,保护器相对应用指示灯报警,同时故障继电器动作。

:正常时,故障信号输出为常开信号,当电源断开或输入信号做故障时,常开信号变常闭信号.

:正常时,故障信号输出为常闭信号,当电源断开或输入信号做故障时,常闭信号变常开信号.

面板指示灯可以分别显示报警类型,复位键可以手动复位故障时水灵敏度电阻根据标准设定.用户有特殊需要可以提前联系.

3.产品面板说明

过热/P:绕组过热指示,正常不亮灯,水泵过热故障时亮红灯.

渗漏/S:油室渗漏指示,正常不亮灯,水泵油室渗漏故障时亮红灯.

复位/R:复位按键,当出现故障保护器会锁定,通过手动按复位键复位.

电源/L:电源指示,通电亮绿灯,只要对保护器供电就亮绿灯.

4.技术参数

输入信号:

渗漏输入:电阻信号或常开信号,水灵敏电阻≤30KΩ.

过热输入:PTC电阻信号或常闭信号.

传感器供电:DC12V

信号控制:响应速度20mS,回差控制±5%

环境温度:-20℃~70℃

相对湿度:≤95%RH,不结露,无腐蚀性气体场所

工作电压:220V/50HZ

控制器功耗:≤ AC 2w

故障输出容量:5A/AC220V 5A/30VDC

控制器外形尺寸:48mm*80mm*120mm

安装方式:DIN35导轨

重量:0.3kg

功能说明：

杜安环保LB-05漏水保护继电器用于检测潜水泵内水灵敏度的电阻及绕组温度信号（ptc或温度开关）.当检测到潜水泵内水灵敏度的电阻低于给定值时,继电器动作;在断电检查排除故障重新通电后继电器继续恢复工作,当检测到温度信号为开点信号或电阻很大时报警,同时继电器动作.

正常时,故障信号输出为常闭信号（注意:标配为常闭,常开信号需定制）,当电源断开或输入信号故障时,常闭信号变为常开信号.

可以分别显示报警类型,同时可以手动复位故障.

水灵敏度电阻根据标准设定,用户有特殊需要可以提前联系.

LB-05泄露保护器电路简单,体积小,重量轻,耗功小,稳定性高,而且采用电子管插入式结构,维修方便.
