DN250自耦装置产品说明

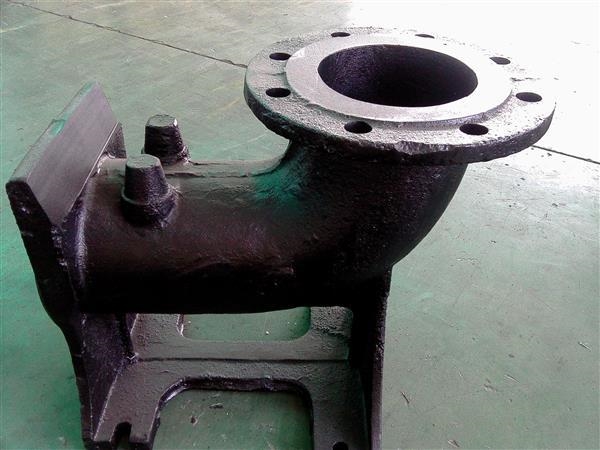

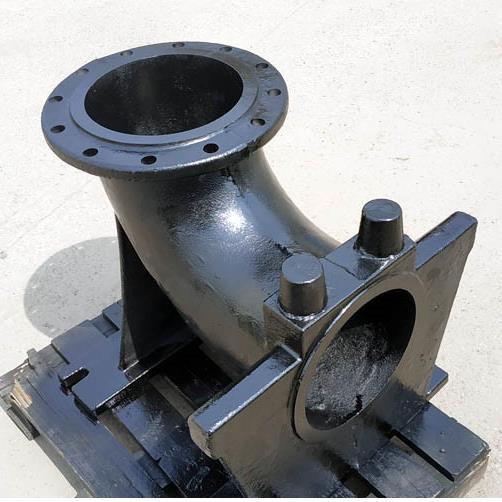

DN250自藕装置概述

潜水泵自耦装置是一种潜水电泵出水法兰与出水管路系统自动对接的装置。

在附加耦合法兰和出水管座进口法兰的上方有一对楔卡，在附加耦合法兰和出水管座进口法兰的下方还有一对楔卡，在出水管座进口法兰下方的一个楔卡是用弹性钢板固定在出水管座进口法兰下方的。当潜水电泵从水坑上方降落时，附加耦合法兰上方的楔卡和出水管座进口法兰上方的楔卡先卡到一起，在潜水电泵自重和楔卡斜面的作用下，两个法兰面将会贴在一起，在附加耦合法兰和出水管座进口法兰下方的一对楔卡也会在弹性钢板的作用下自动卡到一起。可以在方便潜水电泵自动装拆的同时，解决耦合的两个法兰之间大量漏水的问题，从而节约经济成本。

自耦支架孔距参数表：

潜污泵自耦装置安装：

潜污泵自动耦合式潜污泵安装主要是耦合装置的安装和泵的吊装。安装前在泵吊环上系上链锁，供起吊与下泵之用。

耦合装置的安装步骤：

偶合架用四个螺栓固定于泵体；出水管固定于基底；定位锥体安装于出水管座；导管下端套在定位锥体上，上端套在导杆架的橡胶块上；后将导杆架固定于水池壁。橡胶块的作用：用导杆架上螺钉调节橡胶块的轴向压紧程度，使橡胶块的直径与导杆内径相吻合，让导杆稳定。

污水泵耦合装置安装步骤：

起吊水泵，将耦合架上的导向孔对准导杆，徐徐放下吊索，使泵沿导杆自由下滑，泵体出口与出水管座口即自动对准；松开吊索，在泵的自重作用下，使耦合架上的斜面与出水管座上相对应的斜面楔紧，泵体法兰面与出水管座密封面即可紧密贴合，这样就实现了泵和出水管座的自动耦合。需要起吊时，只需拉起吊索，使泵和耦合架与出水管脱开，将泵与耦合架沿导杆拉起即可。

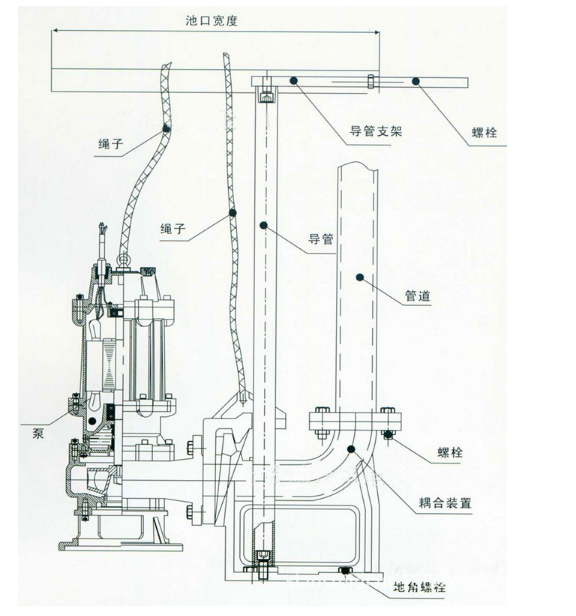

潜污泵自耦安装示意图：

潜水式污泥泵的出口与藕合接口连接，两根平行的导杆固定在藕合底座上，藕合接口能沿着导杆在提升链牵引下从泵坑顶部到藕合底座间自由地滑动。当泵放下至最下端时，其藕合接口与藕合底座紧密结合，两结合面必须是没有橡胶环或垫片，而只靠泵自重的压力下就能充分的密封。泵的整个重量由藕合底座承担，泵体及泵底座不与泵坑接触。
