产品简介

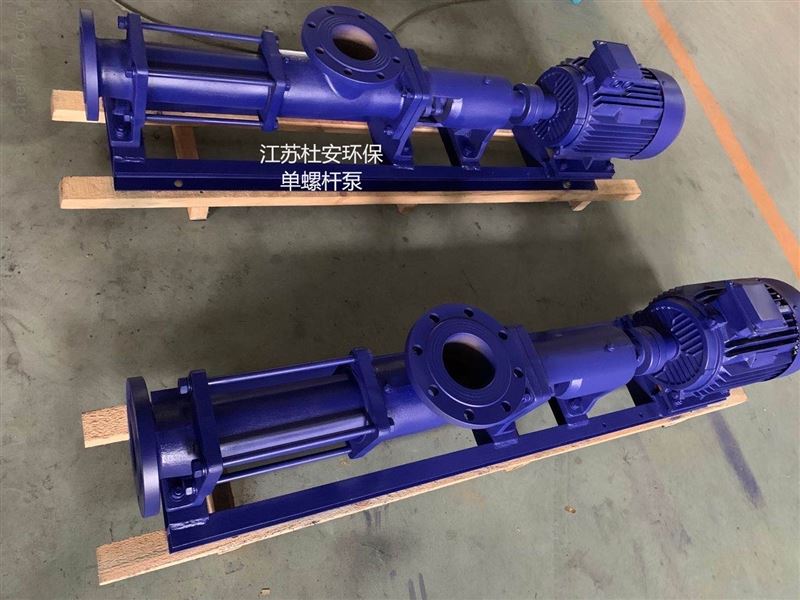

G60-1单螺杆泵CAD安装图是一种单螺杆式输运泵，其主要工作部件是偏心螺旋体的螺杆(称转子)和内表面呈双线螺旋面的螺杆衬套(称定子)。其工作原理是当电动机带动泵轴转动时，螺杆一方面绕本身的轴线旋转，另一方面又沿衬套内表面滚动，于是形成泵的密封腔室。

G60-1单螺杆泵CAD安装图产品说明：

杜安环保G型螺杆泵的核心部位是外螺纹“转子"和内螺纹“定子"，当转子插入定子时，其间隙中将会形成称为“密封腔"的独立连续密封空间。通过转子在定子中旋转，产生能吸入高粘度液体的强大吸引力，并持续产生新的密封腔，使液体向吐出侧移动。吸入密封腔内的液体将会在密封的空间中持续向前输送。

密封腔的截面面积与转子的位置无关，在任何瞬间都是固定的，吐出的量也维持固定，因此每单位时间的吐出量与转子旋转速度成正比。此外，只需改变转子的旋转方向，即可调转吸入、吐出的方向。

螺杆泵：

应用范围广，可输送一切流动甚至非流动性物料，可连续低脉动输送介质在泵送过程中不会被搅动，不受挤压和剪切输送量与转速成正比，可变频调节输送量，高精度计量输送效率高，所有的液体都可以在较小的搅动和脉动下进行泵送，易维护检修。

杜安环保G型螺杆泵，流量可高达 400 m³/h输出压力可高达7.2Mpa

过流金属部件可采用不同材料，从工具钢至镍/铬钢，高耐酸材料如双相不锈钢、哈氏合金及钛合金等。常规材质分为304不锈钢，316不锈钢。其电机分为无极调速、电磁调速、变频调速，普通电机和防爆电机等。

螺杆泵密封装置采用不同定子橡胶，从耐磨天然橡胶(NBR)，三元乙丙橡胶(EPDM)，氯磺化橡胶(CSM)，四氟(PTFE)，氟橡胶(FPM)和氢化丁晴橡胶(HNBR)等

填料密封或机械密封，其他密封形式也可选配

杜安环保G型螺杆泵执行严格的质量标准和测试程序，确保出厂前完好无损，性能出色。

螺杆泵是容积式转子泵,它是依靠由螺杆和衬套形成的密封腔的容积变化来吸入和排出液体的。 螺杆泵按螺杆数目分为单螺杆泵、双、三和五螺杆泵。螺杆泵的特点是流量平稳、压力脉动小、有自吸能力、噪声低、效率高、寿命长、工作可靠;而其突出的优点是输送介质时不形成涡流、对介质的粘性不敏感，可输送高粘度介质。

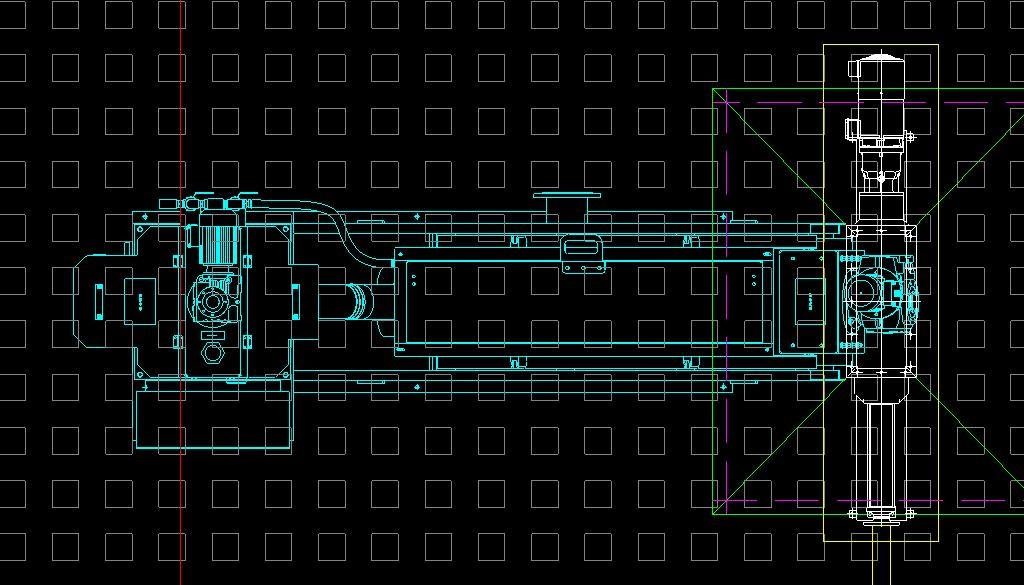

杜安环保G60-1单螺杆泵CAD安装图

杜安环保G型G60-1单螺杆泵CAD安装图安装知识：

污水螺杆泵安装倾角，螺旋泵的装置包括原动机、变速传动装置和螺旋泵三部分，具体是由螺旋叶片1、泵轴2、轴承座3和外壳4组成的。

(1)安装倾角(θ)。安装倾角指螺旋泵轴对水平面的夹角。它直接影响泵的效率和流量。据有关资料介绍，倾角每增加一度，效率大约降低3%。一般认为倾角在30°～40°为经济。

(2)间隙间隙指螺旋叶片与外壳之间的间隙。间隙越小，水漏损失就越小，泵的效率就越高。

(3)转速(n)。螺旋泵的转速较慢，一般为20～80 r/min。实验资料证明：螺旋泵的外径较大时，转速宜减小。

(4)提升高度(H)。螺旋泵只有提升高度，而没有压水高度。它的提升高度一般为3～8 m。

(5)螺旋叶片直径(D)。泵的叶片直径越大，其效率越高，螺旋泵的叶片直径与泵轴直径的比例为2:1。

螺杆泵是一种容积式泵，是由一个旋转的螺杆和一个固定在定子内的转子组成，之间有一定的间隙，当电动机的旋转运动通过转子时，带动螺杆一起旋转，螺杆上的齿形与转子上的齿形啮合形成密封腔，在定子内形成压力差，液体就由定子内孔进入螺杆腔，螺杆又推动液体从螺杆腔排出。因此螺杆泵又称容积泵或螺杆排出泵。
