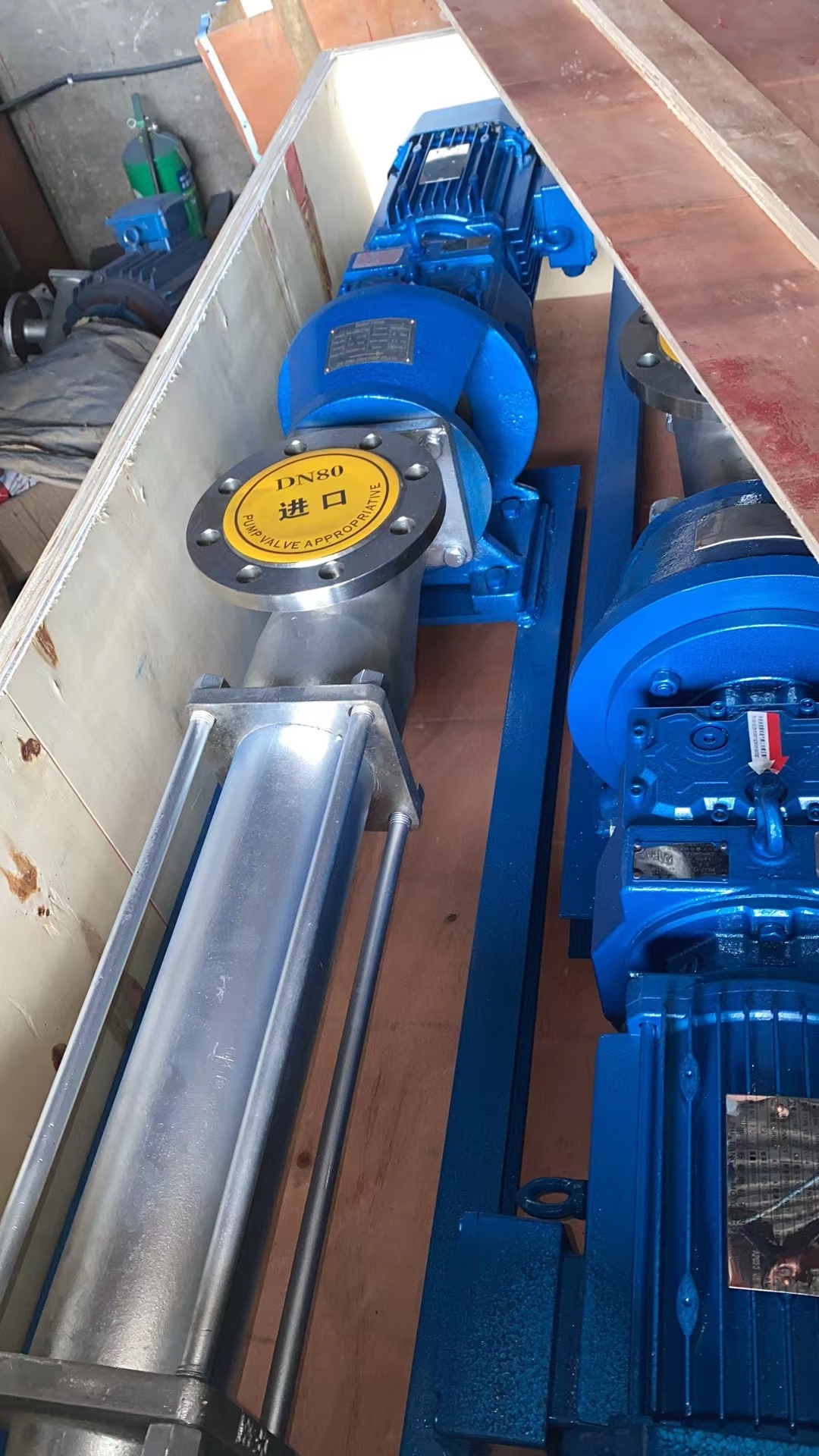

G型螺杆泵安装知识

G型单螺杆泵是一种单螺杆式输运泵，其主要工作部件是偏心螺旋体的螺杆(称转子)和内表面呈双线螺旋面的螺杆衬套(称定子)。其工作原理是当电动机带动泵轴转动时，螺杆一方面绕本身的轴线旋转，又沿衬套内表面滚动，于是形成泵的密封腔室。螺杆每转一周，密封腔内的液体向前推进一个螺距，随着螺杆的连续转动，液体螺旋形方式从一个密封腔压向另一个密封腔，后挤出泵体。螺杆泵是一种新型的输送液体的机械，具有结构简单、工作安全稳定、使用维修方便、出液连续均匀、压力稳定等优点。

螺杆泵结构组成：

螺杆与转子。当电动机通过联轴器带动转子旋转时，驱动螺杆也就跟着转动，当螺杆转动时，齿形与转子啮合形成密封腔，当啮合过程完成后，转子静止不动而螺杆又继续旋转把液体由定子内孔排出。

轴承和密封装置。为使螺杆泵长期工作在正常状态下，须保证电动机的旋转运动能在转子和定子内孔之间顺利地进行。轴承主要起支撑转子、防止转子转动时发生振动的作用；密封装置是为了保证轴承和转子间不漏油或泄露而采取的措施。目前螺杆泵的密封装置有机械密封和填料密封两种。

电动机和控制装置。电动机为螺杆泵提供动力而驱动电机运转，控制装置用于监视电动机的运行状态、工作参数及其运转状态。

G型螺杆泵安装知识：

污水螺杆泵安装倾角，螺旋泵的装置包括原动机、变速传动装置和螺旋泵三部分，具体是由螺旋叶片、泵轴、轴承座和外壳4组成的。

(1)安装倾角(θ)。安装倾角指螺旋泵轴对水平面的夹角。直接影响泵的效率和流量。据有关资料介绍，倾角每增加一度，效率大约降低3%。一般认为倾角在30°～40°为经济。

(2)间隙间隙指螺旋叶片与外壳之间的间隙。间隙越小，水漏损失就越小，泵的效率就越高。

(3)转速(n)。螺旋泵的转速较慢，一般为20～80 r/min。实验资料证明：螺旋泵的外径较大时，转速宜减小。

(4)提升高度(H)。螺旋泵只有提升高度，而没有压水高度。提升高度一般为3～8 m。

(5)螺旋叶片直径(D)。泵的叶片直径越大，其效率越高，螺旋泵的叶片直径与泵轴直径的比例为2:1。
