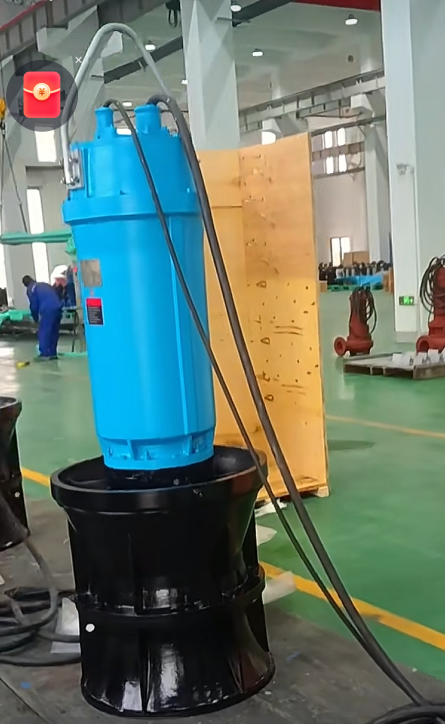

700ZQB-50潜水轴流泵技术要求

700ZQB-50潜水轴流泵技术要求：

n  潜水轴流泵用于抽送城市雨水泵站内含有少量漂浮物的雨水，并能正常工作。

n  潜水轴流泵的进水室配有一个锥形的进水口，设有防涡流设施，可以保证吸入口有一个理想的入口流态。

n  潜水轴流泵能够在规定的范围内正常工作，并具有稳定的压头流量特性，当泵在其特性曲线上任一点运行时，电动机功率不超载。

n  潜水轴流泵的所有承压零件均作气压试验，试验压力为其设计压力的1.5倍，但不低于0.4Mpa，历时5min而无泄漏现象。

n  潜水轴流泵在密封组装后，进行0.4MPa气压试验，历时5min无泄漏现象。

n  潜水轴流泵喷涂防腐漆，其表面光亮，无污损、碰伤、裂痕等现象，部件表面经除锈和除油后采用喷涂环氧树脂防腐漆

n  潜水轴流泵叶轮采用半可调节结构，叶轮叶片与球形室配合合理，间隙均匀，叶轮在装配前进行静平衡试验，其不平衡量在其允许的范围内，平衡精度为G6.3级。

潜水轴流泵主要材质：

n  潜水轴流泵叶片采用不锈钢，机座、泵吸入室、压水室等均采用HT200铸铁铸造，能承受一定负荷的冲击。

n  潜水轴流泵轴采用不锈钢制造，在结构设计上采取了消除应力集中的措施，并与介质充分分开。

n  潜水轴流泵机械密封设计运行12000小时以上。

n  潜水轴流泵的轴承采用进口轴承，设计使用寿命可确保≥80000小时以上，比采用国产轴承降低振动、噪音、运行安全可靠，延长使用寿命。

n  潜水轴流泵的静密封采用丁晴-70 O型圈。

n  所有外露紧固件均采用不锈钢。

潜水轴流泵性能保证：

每台潜水轴流泵在组装完毕后，进行性能测试，确保机组的整体性能符合有关标准，测试内容包括：流量-扬程曲线，流量-功率曲线，流量-效率曲线，并将测试报告提供用户, 潜水轴流泵正常运行时间不小于10000小时，机组的设计使用寿命不小于15年。

潜水轴流泵安装：

每台潜水轴流泵采用井筒混凝土式安装，具有防反转、防抬机的装置，能方便的进行操作和安装。

电缆能有效的固定并在出口处具有有效的密封。

潜水轴流泵控制柜、配电箱技术要求：

每台潜水轴流泵均引出控制保护信号线，采用专用控制柜进行控制，对泵具有过载、缺相、短路、泄漏、超温、浸水等故障的自动保护功能，可确保机组可靠运行。

监测装置：电机定子温度监测，在电机的三相定子绕组线圈上设有温度传感器，并配置热保护开关，以便超温时停机，电机绕组进水保护装置，机械密封设有漏水报警等功能，所有保护功能均通过专用保护器进行保护。

潜水轴流泵配套范围：

潜水轴流泵主机；预埋件；现场控制柜；备品备件。
