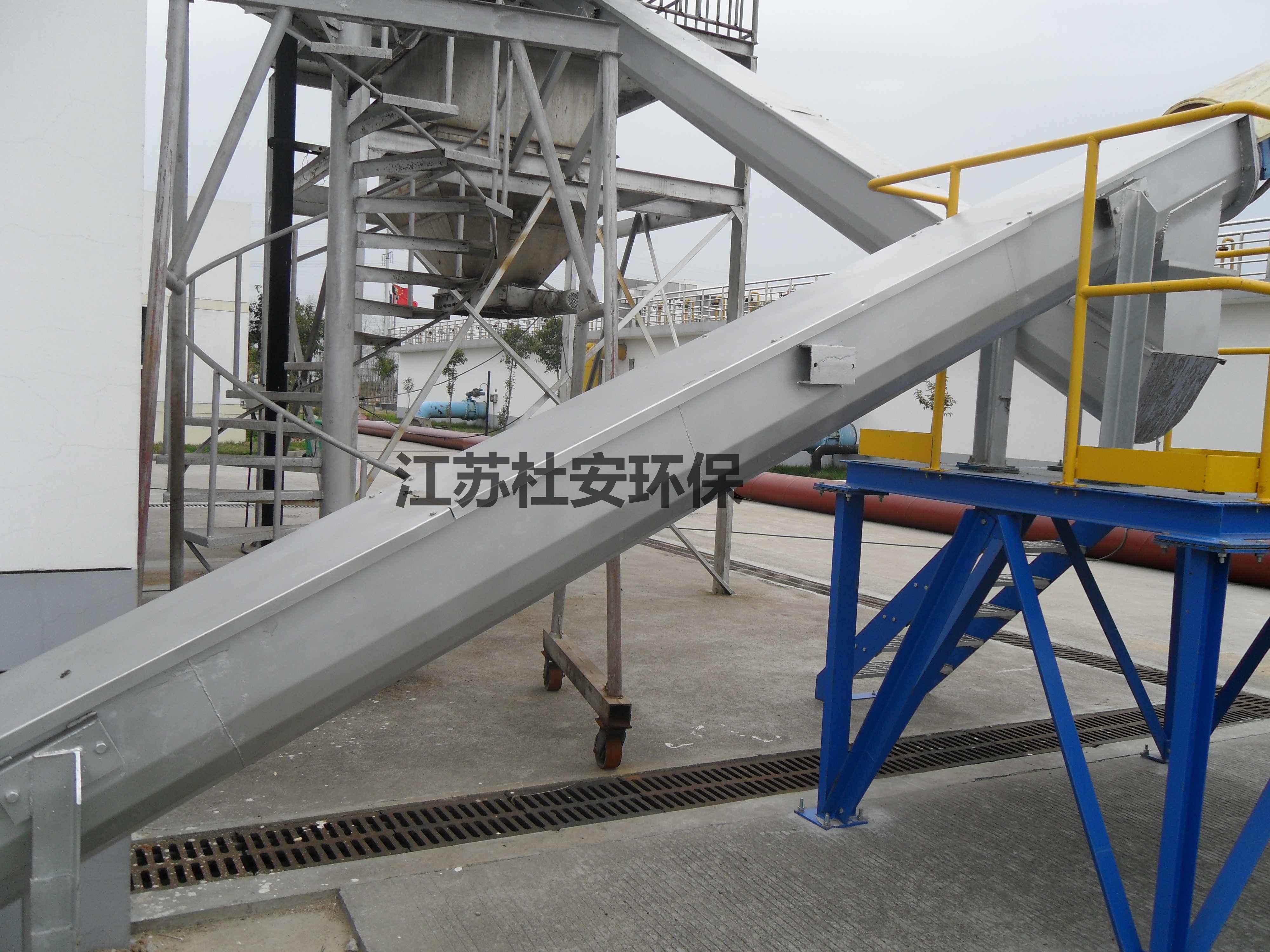

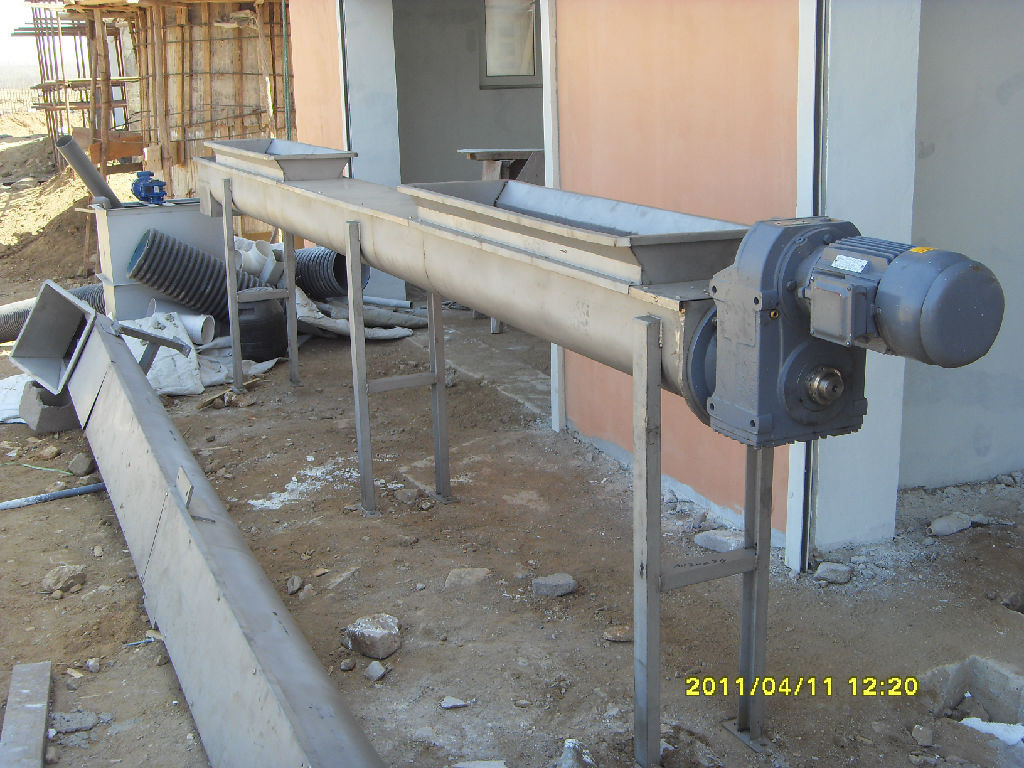

WLS260*3000g型无轴螺旋输送机产品说明

WLS260*3000g型无轴螺旋输送机产品说明：

无轴螺旋输送机主要由驱动装置、机架、螺旋、耐磨衬套等组成。

a.机架

机架采用采用不锈钢型钢支撑。

b.螺旋叶片

螺旋输送机采用无轴螺旋结构形式。无轴螺旋输送机叶片直径和输送长度达到设计要求，并具有合适的旋转速度，不致造成阻塞。

c.驱动装置

传动形式采用轴装式减速电机与螺旋驱动轴直连的形式，置于螺旋输送机一端，无需联轴器。电机采用三相异步电动机，电源为380V、3相、50Hz。减速机轴承有良好的润滑。减速机的齿轮设计符合ISO或等同标准，服务系数不小于2.0。齿轮为合金钢，渗碳处理，齿面硬度不低于HRC58。

驱动装置的所有结合面无渗漏，且适用户外正常使用。设置过载的保护和报警，能满足输送机全天候的安全、有效运行。

驱动电机、减速机采用SEW。

d.输送槽

螺旋输送槽制成U型断面，除进料口敞开和格栅有效配合外，其余部分沿螺旋槽加平盖封闭，确保栅渣、水、臭味不会从机壳中漏出。

e.耐磨衬板

输送槽的底部设置呈半圆状的耐磨衬圈以防其磨损，材料采用耐磨损的尼龙材料制造，衬圈圆弧与螺旋体半径相吻合，衬板高度高于输送机槽的中心，采用定位压板与输送槽连接，可方便地更换，使用寿命保证5年以上。

螺旋输送机配置清单如下：

整机质保两年，配齿轮减速机，售后提供现场指导安装调试。
