双曲面搅拌机用于液体混合的环保仪器设备

双曲面搅拌机是环保、化工、能源等行业中实现固液气三相混合的核心仪器设备，其双曲面叶轮通过流体动力学设计形成三维循环流态。该设备采用玻璃钢、不锈钢等防腐材质，支持干式与潜水式两种安装方式，具有消除搅拌死角、节能30%-50%的技术优势。在污水处理工艺中，广泛适用于混凝池、调节池、厌氧池等场景，可处理PH值4.5-9.0、温度0-45℃的腐蚀性介质 。

产品类型：工业流体混合设备

工作原理：双曲面叶轮离心搅拌 [2]

应用领域：污水处理/化工生产

主体材质：玻璃钢/不锈钢

功率范围：1-7.5kW

安装方式：立轴干式/潜水式

双曲面搅拌机结构组成：

双曲面搅拌机由减速电机、减震座、搅拌轴、双曲面叶轮四大核心组件构成 [1]。其中叶轮采用双曲线母线旋转形成的八导流片曲面结构，主轴采用304/316不锈钢材质，配套电控箱实现启停控制。潜水式机型配备机械密封系统，干式安装需配置专用桥架支撑。

技术参数：

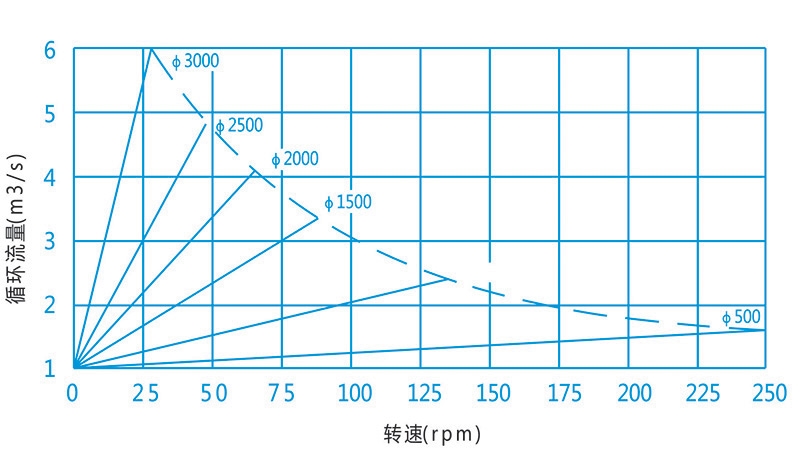

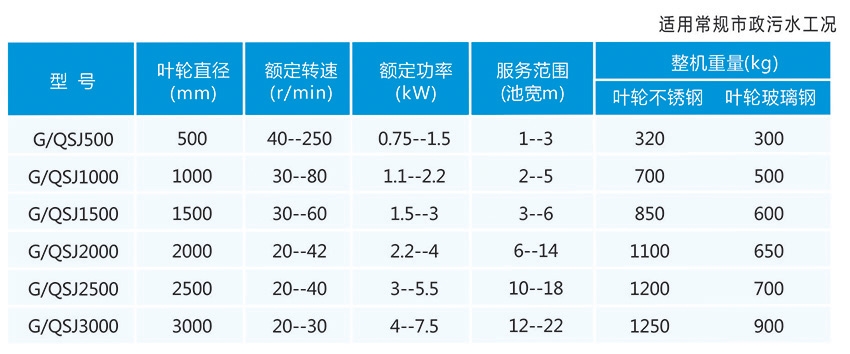

标准型号叶轮直径覆盖500-3000mm，转速区间20-250r/min，适配池深4-9米工况。功率配置根据液体浓度梯度调整，高粘度介质需增加功率储备。设备运行噪音低于60分贝，推流距离可达25米。

流体动力学特性：

双曲面叶轮通过旋转产生轴向与径向复合流态：

1.轴向流依托叶轮离心力形成垂直方向循环

2.径向流借助导流片产生水平方向扩散

3.负压区实现气体吸入与微气泡乳化

该流态使全池液体每小时循环次数达20次以上，悬浮物沉降率显著降低。

行业应用：

污水处理

混凝池药剂快速扩散

调节池水质均匀化

厌氧池污泥悬浮

硝化池溶解氧提升

化工生产

反应釜物料均质

酸碱中和过程强化

气液传质效率提升

安装规范：

立式安装需确保搅拌轴垂直度偏差≤5mm，叶轮浸没深度为直径的1.1-1.3倍 [1]。潜水式设备安装前需检测机械密封的泄漏量（＜2.4ml/h）。池底需平整度误差＜5‰，多台设备间距保持叶轮直径的3倍以上。

技术创新：

实用新型技术在多曲面搅拌机中引入安全锁结构，包含：

万向轮与环形限位槽的防偏移装置

四组独立驱动搅拌单元

复合传动系统的360度搅拌覆盖 [2]

该设计使设备运行稳定性提升30%-50%，维护周期延长至6000小时 [2]。

选型说明：

1.圆形池按直径选择叶轮规格

2.矩形池需计算长宽比配置多台设备

3.介质密度＞1200kg/m³需功率补偿

4.PH值＞9.0需采用316L不锈钢材质

效能对比：

相比传统桨式搅拌机，曲面机型：

能耗降低30%-50%（同等处理量）

混合时间缩短35%

悬浮物含量提升显著

双曲面搅拌机安装步骤

1、桥架校正水平，半桥架立柱校正垂直，地脚螺栓及连接部位应坚固可靠。

2、将减震座平放在桥架规定位置，校正水平后与桥架连接固定。

3、减速电机安装在减震座上，并连接固定。

4、将叶轮与搅拌轴法兰用螺栓连接并紧固。

5、将叶轮与搅拌轴放入池内，搅拌轴与减速机输出轴连接并紧固，

在有水的情况下先将轴和叶轮连接好放入水中，然后将轴与减速机连接。

6、多曲面搅拌机安装后，搅拌轴与水平面垂直，垂直偏差小于1、1000.

7、安装完毕后，拆下电机尾罩，用手转运风机叶片，检查多曲面搅拌机运转是否灵活、正常。搅拌轴摆动偏差小于3/1000.

8、接通电源后，点动观察搅拌轴转运方向，从上往下看正确转运方向为逆时针旋转。若反之，则任意调换2根电源接线位置。

9、现场控制柜设备安装按照相关使用说明书操作。
