双曲面搅拌机技术描述

双曲面搅拌机技术描述

双曲面搅拌机是环保、化工、能源等行业中实现固液气三相混合的核心仪器设备，其双曲面叶轮通过流体动力学设计形成三维循环流态。该设备采用玻璃钢、不锈钢等防腐材质，支持干式与潜水式两种安装方式，具有消除搅拌死角、节能30%-50%的技术优势。在污水处理工艺中，广泛适用于混凝池、调节池、厌氧池等场景，可处理PH值4.5-9.0、温度0-45℃的腐蚀性介质 。

产品类型：工业流体混合设备

工作原理：双曲面叶轮离心搅拌 [2]

应用领域：污水处理/化工生产

主体材质：玻璃钢/不锈钢

功率范围：1-7.5kW

安装方式：立轴干式/潜水式

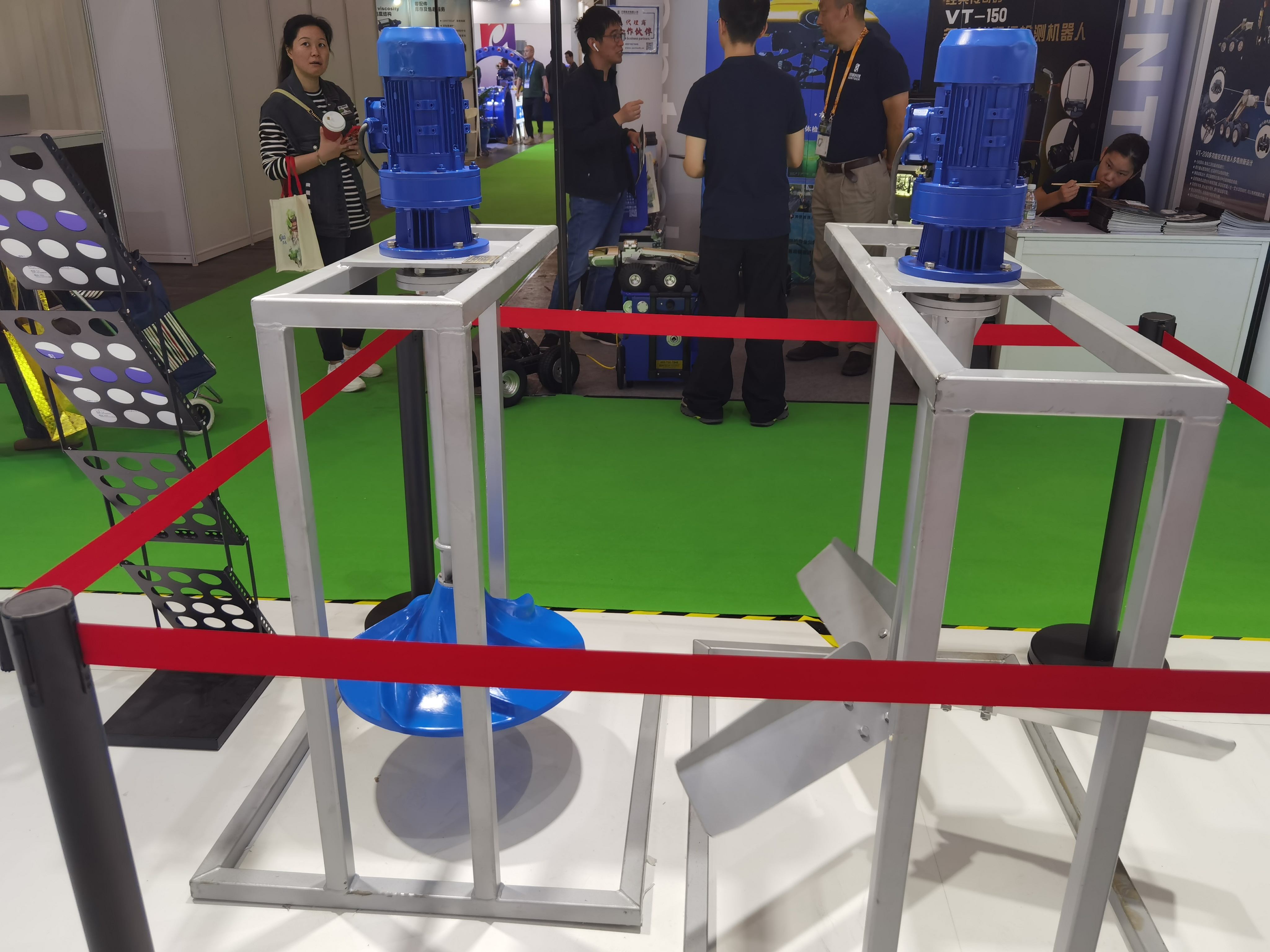

双曲面搅拌机结构组成：

双曲面搅拌机由减速电机、减震座、搅拌轴、双曲面叶轮四大核心组件构成 [1]。其中叶轮采用双曲线母线旋转形成的八导流片曲面结构，主轴采用304/316不锈钢材质，配套电控箱实现启停控制。潜水式机型配备机械密封系统，干式安装需配置专用桥架支撑。

技术参数：

标准型号叶轮直径覆盖500-3000mm，转速区间20-250r/min，适配池深4-9米工况。功率配置根据液体浓度梯度调整，高粘度介质需增加功率储备。设备运行噪音低于60分贝，推流距离可达25米。

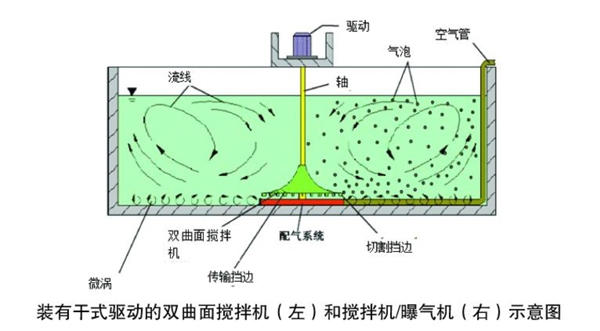

流体动力学特性：

双曲面叶轮通过旋转产生轴向与径向复合流态：

1.轴向流依托叶轮离心力形成垂直方向循环

2.径向流借助导流片产生水平方向扩散

3.负压区实现气体吸入与微气泡乳化

该流态使全池液体每小时循环次数达20次以上，悬浮物沉降率显著降低。

行业应用：

污水处理

混凝池药剂快速扩散

调节池水质均匀化

厌氧池污泥悬浮

硝化池溶解氧提升

化工生产

反应釜物料均质

酸碱中和过程强化

气液传质效率提升

安装规范：

立式安装需确保搅拌轴垂直度偏差≤5mm，叶轮浸没深度为直径的1.1-1.3倍 [1]。潜水式设备安装前需检测机械密封的泄漏量（＜2.4ml/h）。池底需平整度误差＜5‰，多台设备间距保持叶轮直径的3倍以上。

技术创新：

实用新型技术在多曲面搅拌机中引入安全锁结构，包含：

万向轮与环形限位槽的防偏移装置

四组独立驱动搅拌单元

复合传动系统的360度搅拌覆盖 [2]

该设计使设备运行稳定性提升30%-50%，维护周期延长至6000小时 [2]。

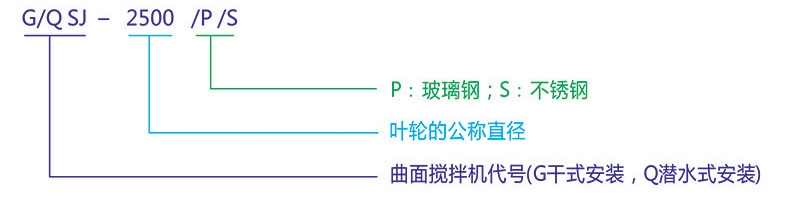

选型说明：

1.圆形池按直径选择叶轮规格

2.矩形池需计算长宽比配置多台设备

3.介质密度＞1200kg/m³需功率补偿

4.PH值＞9.0需采用316L不锈钢材质

效能对比：

相比传统桨式搅拌机，曲面机型：

能耗降低30%-50%（同等处理量）

混合时间缩短35%

悬浮物含量提升显著

双曲面搅拌机出厂资料提交

a.设备的总体布置图（包括安装位置和尺寸）。驱动装置与涡流叶轮的技术规格，双曲面搅拌器能力计算，装配结构，零件材料和防护涂层说明；

b.池底流速计算书及流速图；

c.基础螺栓位置和土建荷载；

d ISO9001 系列质量管理体系认证；

e.设备的安装、运行、维修手册；

f.安装方法的详细描述及安装精度要求；

g.试运转前的调试及检测要求；

h.提供配套电机接线图、控制箱的接线图及控制原理图；

i.备件表。
