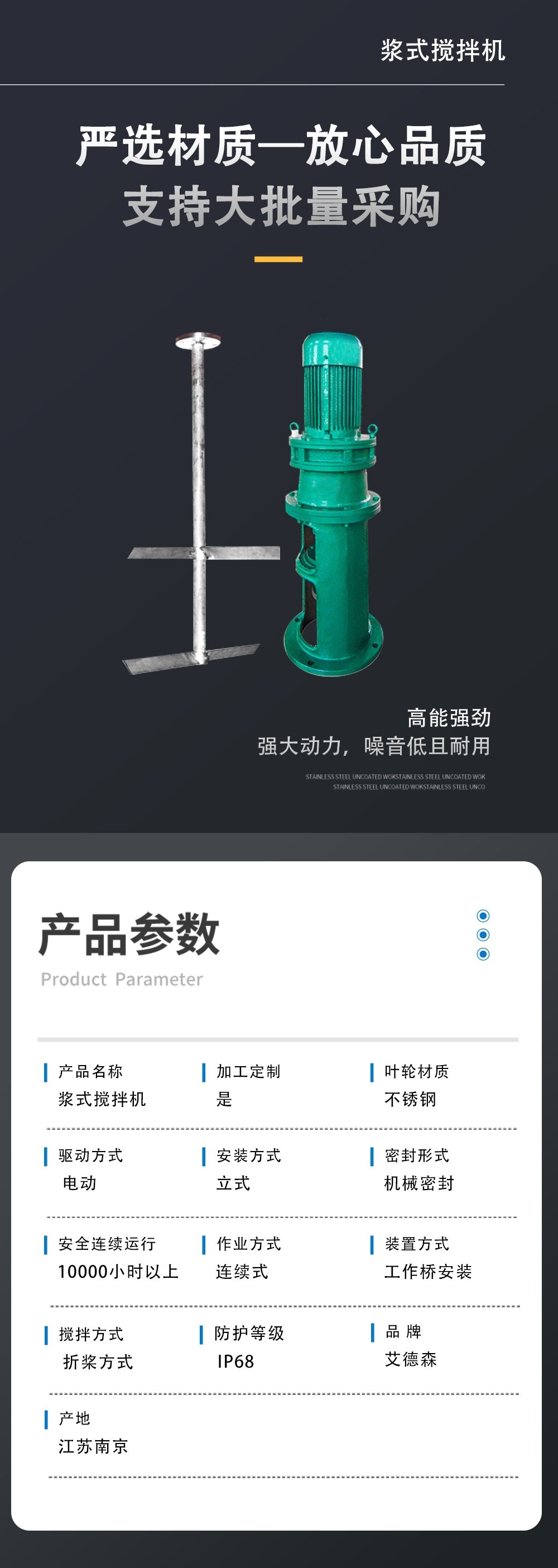

再生液搅拌机功能说明及性能要求

（1） 总述

介绍再生液搅拌机的设计、制造、工厂试验的技术要求。

总则：标准化的外观、运行、维修、备品备件以及制造商服务，所提供的设备必须是一个制造商的最终产品。

（2） 设备清单与性能要求

1）再生液搅拌机适用于预沉池前、沉淀池前的混合要求。

2）再生液搅拌机的制造符合ISO标准，电机符合IEC标准。

3）用于混合的再生液搅拌机，是经符合工艺要求、精心设计的完整性、强度和可靠性之间的最佳组合。立式搅拌机桨叶选用高效轴流桨叶。材料要具有抗投加药剂的腐蚀性，和足够的机械强度，选用304不锈钢。要具有更换方便的齿轮箱结构设计，要从设计上充分消除齿轮箱润滑油泄漏。

4）能在全浸没条件下24小时连续运行、间歇运行和长期停止状态后恢复运行，搅拌器整个运行过程中保持无振动平稳运行。

5） 对于确保一套完整的设备能够良好运行所需的备品备件（如油封、O型圈、维修保养所需的专用工具（如有）等）。

（3）供货范围

江苏杜安环保生产的再生液搅拌机为成套装置，由电机及减速齿轮箱、搅拌机机架、搅拌轴、联轴器、搅拌叶片及电器控制箱、基础螺栓等有效和安全运行所必需的附件。并满足电气，控制专业要求（电气、仪表配套设备详见电气、仪表相关章节，不要重复采购）。江苏杜安所提供的所有设备及部件均为全新、完整、技术先进、质量可靠、布置合理，提供的系统是标准的成熟产品，并能满足人身安全、劳动保护和当地环境保护条件。

（4） 技术要求

1）结构与性能

再生液搅拌机的设计与结构

① 再生液搅拌机所采用齿轮减速装置是专门为流体搅拌而设计制造的专业齿轮箱，齿轮减速装置的效率在90%以上。

② 减速装置采用平行轴传动设计，结构紧凑，适合采用钢架安装，与电机采用标准立式法兰连接。

③ 减速装置应采用斜齿轮或螺旋伞齿轮设计，采用单级或两级减速。为了齿轮的啮合适当及延长寿命，所有齿轮经齿面硬化、精密滚铣，然后经剃齿处理，以达到精确的公差配合。

④ 齿轮箱采用飞溅润滑或浸没润滑。运转的齿轮浸入润滑油油槽，保证润滑油能以一定的流量润滑所有表面，而不需要任何泵和接管。

⑤ 为防止漏油导致污染水体，齿轮箱可采用一体式减速器外壳和空心轴设计，搅拌机的轴直接穿入空心套筒轴，搅拌轴和空心套筒轴用键槽刚性连接。

⑥ 为提高轴与轴承的使用寿命，且便于拆卸，齿轮箱顶端采用刨分式联轴器连接搅拌输出轴，并通过键槽连接传递扭矩。齿轮箱输出轴轴承与搅拌轴直径之比大于2.5倍。

⑦齿轮箱箱体采用铸铁件；紧固螺栓采用不锈钢。

⑧ 混合池搅拌机运行平稳，无异常噪音。

电机

电机应适合电源380V、50Hz、三相、电机防护等级IP55，绝缘等级F级，温升等级B级，采用户外型和满足变频使用要求。

搅拌轴

① 搅拌轴直径采用合适的断面尺寸，以满足搅拌时强度与刚度要求，轴的拉伸应力计算值低于其材料拉伸屈服应力值至少3倍，而剪应力计算值低于材料剪切屈服应力值3.5倍。

② 搅拌机的搅拌轴不允许使用玻璃钢或复合材料；轴加工时要进行矫直、磨光和表面处理。

③ 所有搅拌机的搅拌轴均不允许采用加底轴承的安装方式。

叶轮

叶轮有浇铸轮毂及叶片组成并具有下述特性：

① 叶轮是高效的轴流型叶轮。

② 高效的轴流型桨叶叶片数为3片或4片，叶片具有足够的强度和刚度，转动时不得产生变形。

工作桥架

减速机安装桥架采用防腐碳钢。

主要材料

① 立式搅拌机

搅拌叶片   不锈钢304或更佳

搅拌轴        不锈钢304或更佳

液面以上的传动轴、联轴器      不锈钢304或更佳

螺栓、螺母、垫圈   不锈钢304或更佳

3）防腐蚀

立式搅拌机及全套附件的材料适用于水厂应用的环境，非不锈钢材质应加环氧涂层保护。

4）安装与检验

a）参考标准

CJ/T3061    搅拌设备

GB50231 机械设备安装工程施工及验收通用规范

再生液搅拌机安装维修手册

b） 现场条件

江苏杜安环保遵照标书图纸及对应土建工程的预留位置，进行上述搅拌机的安装。

杜安环保在上述设备安装前，对建成构筑物的相关土建尺寸，进行核对，并提出详细记录，对不符合安装条件的部分，向工程师报告，经批准及修正后，方可安装。

c） 设备结构要素

立式搅拌机采用双层结构的三叶片或四叶片的高效轴流型式。

立式搅拌机需按机架、驱动装置、搅拌轴、搅拌浆叶等部件在现场联接组装，驱动装置应为整体安装。

安装顺序按产品使用安装手册为准。

在安装前，制造厂为防止部件损坏而包装的防护粘贴，不得提前撕离。

d） 与土建工程分界面

立式搅拌机在土建构筑物的预留预埋件均属土建工程。

设备固定用基础螺栓为供货商的随机附件。

e） 现场检验和调试

安装后，应按技术要求进行检验，保证其允差值符合规定的指标。

应检查和加注润滑油脂。

立式搅拌机传动平稳，无卡位和抖动现象。

需进行现场负载试验，在设计工况条件下进行24小时的带负载运行，测定搅拌效果。

（6）备品备件及报价

江苏杜安环保提供随机备品备件和专用工具以及正常运转一年所需备品备件的详细清单，由业主审查确定。所有的易损件和备件应具有互换性。

立式搅拌器以台计，随机的备品备件和专用工具以套计，包含在设备价格中。一年用的其它备品备件和推荐给业主的备品备件，须另列清单并单独报价。

（7） 电气，控制专业要求

搅拌器配套电控箱（加药间搅拌器控制箱用于控制2台搅拌器、2台提升泵；沉淀池每台搅拌器配套提供一台控制箱）。

电控箱的技术要求：

a、电控箱内主要电气元件：断路器、接触器、电机保护器、转换开关、按钮、指示灯等。主要元件的电压、电流等级应与所控设备匹配，并应留有余量。柜内塑料元件应无卤素，CFC，阻燃，自熄。

b、电控箱为敷铝锌钢板外壳，防护等级IP55，并配1.2米高不锈钢安装支架等附件。

c、电控箱进线电源为一路380V/220V三相五线制电源，电控箱内部所需的控制电源在箱内自行解决，控制电源为交流220V。若需其它标准的控制电源应在箱内自行变换取得。

d、电控箱具有短路、过载、断相及设备配套的各种特殊保护功能。

e、电控箱设手动/自动控制转换开关。手动时在电控箱上手动操作控制，自动时由PLC根据工艺参数自动控制。

f、电控箱应能接受PLC的开／停控制命令（无源触点），并向PLC送开／停、手动／自动、故障状态信号（无源触点）。无源触点触点容量：220V，5A。

g、就地电控箱应按国标防雷要求设置SPD及后备保护。

h、电控箱要求详见电气设备技术规格数据表。

（8）再生液搅拌机验收标准

设备的检查、验收及保修、拒收应遵循一般技术规定有关条款，并满足下述条件：

搅拌设备安装后，经过搅拌工作介质的带负载试运转，试运转在混合及絮凝池内装满2/3以上容积的介质。试运转中设备运行平稳、无异常振动和噪音。负载试运行时间不少于24h。

再生液搅拌机现场控制箱

现场控制箱技术说明：

现场控制箱由江苏杜安环保配套提供，控制箱采用可透视双层门，不锈钢304材质，支架也采用不锈钢304材质，可牢固固定；板件厚度不小于1.5mm，室外防护等级为IP55，室内防护等级不低于IP4X，箱内安装保护开关、控制开关和逻辑元件等，面板安装多功能表、转换开关、开、停按钮和急停按钮、运行指示灯，当设备出现故障时，能停止设备的运行。

江苏杜安环保根据提供设备的性能要求及上述控制要求，生产时提出完整的每台控制箱的电气控制原理图，接线图、电气元件位置总图、具体接线图标号和电气元件配置一览表。

具有“断路器、交流接触器、热继电器、变频器"等一次元器件及运行功能，电气元器件（断路器、接触器、热继电器）采用施耐德、ABB或西门子产品。

304不锈钢控制柜内留与PLC系统连接的接线端子并标识清楚，提供完成的控制图纸并能实现PLC的自动控制。
