QJB-W5.5/12淹没式循环回流泵变频控制

QJB-W5.5/12淹没式循环回流泵变频控制

电机功率5.5KW

304不锈钢

叶轮转速480转/分

叶轮直径620mm

使用电压380V

配导轨、管道、拍门、起吊架、手拉葫芦、吊链和膨胀螺栓等

淹没式循环回流泵出厂资料：合格证、产品使用说明书、装箱清单和安装附件等

设计和现场条件

1、淹没式循环回流泵的性能试验规程以测试为准。

2、每台淹没式循环回流泵排送污水介质。

3、潜水电机能连续运行、间歇运行和长期停止状态后恢复运行。

4、淹没式循环回流泵是卧式、单级和可脱卸无阻塞性潜水泵，与潜水电机的轴为整体。

除非有其它规定，潜水回流泵输送的介质为含有固体颗粒的污水。潜水回流泵能通过颗粒以及长纤维，能通过破布、废纸和塑料等不发生堵塞现象，可靠和无机械问题运行以及高效率将成为选择水泵的主要因素。

淹没式循环回流泵现场条件及主要技术参数

1）介质条件

介质温度：0℃-30℃

pH：6-9

2）环境条件（安装于室外）

环境温度： -3.2～36.4℃

3）设备参数

保证水泵的设计运行在水泵的高效区内，在任何工况条件下不过载，不发生汽蚀。

潜水回流泵具有足够大的回流量（不小于表中要求的回流量）每台潜水回流泵能在所安装的污水中工作。可以根据工艺需要进行变频调节。

三、性能和结构

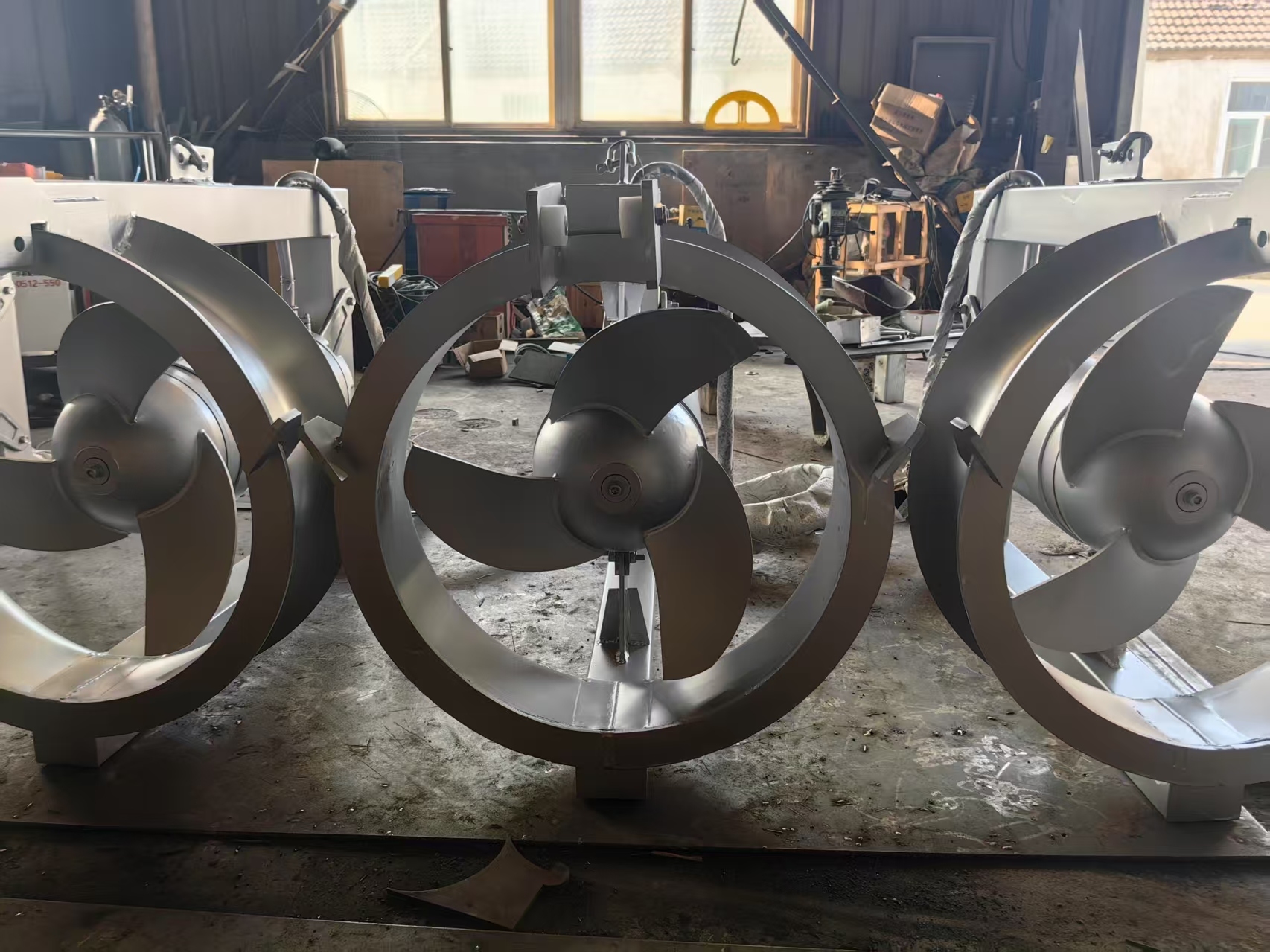

淹没式循环回流泵在全浸没条件下连续工作。浆叶由水下电机直接驱动。

每台淹没式循环回流泵配备SS304不锈钢导向杆和SS304不锈钢提升绳，自由升降转向。

淹没式循环回流泵可上下升降，方便的移动，检查和维修无需人员下到池中。滑行杆支架作为潜水回流泵整体部件之一，潜水回流泵的整体重量受力都作用在这个支架上，支架可承受潜水回流泵形成的推力。所配备的不锈钢提升绳足够满足起吊要求。保证潜水回流泵及附件和电缆在20米水深无泄漏现象，有连续潜水功能。

每台潜水回流泵整体设计，封闭式连接，潜水型。所有外露的螺母、螺栓、垫片均为不锈钢SS304。搅拌机主件的密封设计应是金属与金属接触。需要防水密封的临界接触面应是机械加工，并嵌入两组腈或氟化橡胶O型圈，它可使两个面上的橡胶O型圈及O型圈接触的四个侧面压紧。

底座和叶片外，潜水回流泵的主要部件为灰口铸铁，ASTM A–48 Class 35B或DIN1691GG25，表面光滑，无气泡或其它不规则。所有的螺母、螺钉和垫圈为SS304不锈钢材质。

淹没式循环回流泵现场变频控制柜配套控制箱变频器：

杜安潜水变频回流泵变频器采用ABB ACS880、施耐德 ATV630，西门子MM440等核心部件采用进口产品的品牌。变频器需与PLC连接控制。

(1)潜水回流泵均要求采用高性能变频器，同一变频器内部同时包含压频比V/F（2点和3点式）、无ＰＧ开环矢量控制、平方性负载控制方式、节能模式，以方便工程商的调试。特别需要指出，为了体现变频器节能效果，满足的节能政策方针，需要变频器能够采用是适合驱动风机泵负载的控制方式。便于操作维护，不同功率的变频器必须同一系列。

(2)在变频器出现非硬件故障时，变频器可以选择停机方式（自由停机/故障停机）；直到该故障被恢复，变频器重新恢复正常控制，减少意外停机次数。

(3)变频器需具有密码锁功能，防止意外修改参数。

(4)要求变频器具备间断自动跳跃功能，避免出现机械共振，具有至少3个跳跃频率。

(5)变频器具有过电压，过电流，欠电压，电源缺相，变频器过载，变频器过热，电机过载，等保护功能；防护等级不低于IP20，设置控制柜中。

(6)变频器所产生的总谐波电流畸变THDI(％)应不超过40％；输入端基波电流系数满载时不低于90％，在任何负载条件下，变频器的效率应不低于0.95,功率因数在变频器调速范围内不低于0.90。

淹没式循环回流泵出厂前，提交以下信息资料：：

1、淹没式循环回流泵装置的总体布置图，泵结构总装图，详细的技术规格，特性曲线(流量、扬程、效率、功率)，装配结构、零件材料和防护涂层说明，以及设备的外形尺寸和安装、维修运行所需的空间要求。

2、设备基满足土建预留条件。

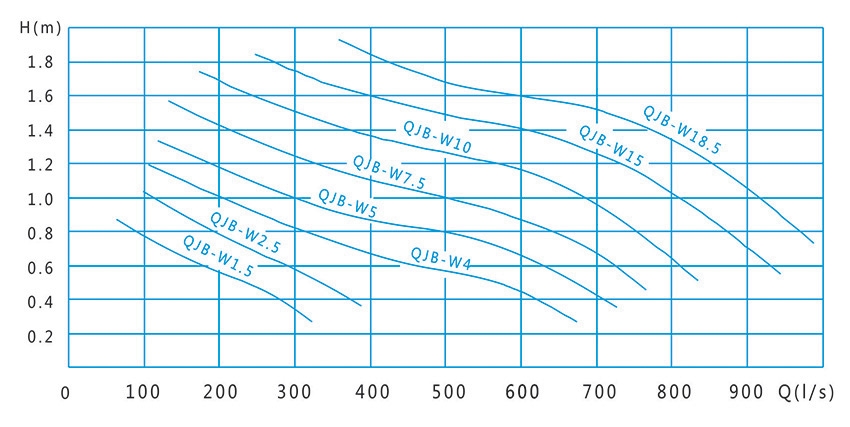

3、说明设备的性能参数并提供泵的搅拌性能曲线图。

4、提供样本及带有安装指导的中文版操作和维修手册。
