1.江苏杜安环保再生液搅拌机产品用途

再生液搅拌机用于给水厂、污水厂投加药剂的溶解搅拌。

再生液搅拌机适用于水处理脱气、混凝过程中的反应阶段，该设备具有不同的搅拌速度，以适应水量水温的变化。

2.江苏杜安环保ZJ型加药搅拌机特点与构造及工作过程

2.1特点

a) 再生液搅拌机减速比大，效率高：一级传动减速比为9-87，双级传动减速比为121-7569，多级组合可达数万，且针齿合系套式滚动摩擦，齿合表面无相对滑动，故一级减速效率达94%。

b) 运转平民，噪音低，在运转中同时接触的齿数较多，重合度大，运转平稳，过载能力强，振动和噪音低，各种规格的机型噪音均在85db（A）以下。

c) 使用可靠，寿命长，因主要零件是采用高碳合金钢猝火处理（hrc58-62），在精磨而成，且摆线齿和针齿套合传递至针齿形成滚动摩擦时，摩擦系数小，使齿合区无相对滑动，磨损极小，所以经久耐用。

d) 结构紧凑，占地面积小，处理量大，能耗低落；体积小，与同功率的其它减速机相比，重要体积小1/3以上，行星转到，输入轴和输出轴在同一轴线上，以获得尽可以小的尺寸。

e) 安装、运行、维护费用低；

2.2 构造及工作过程

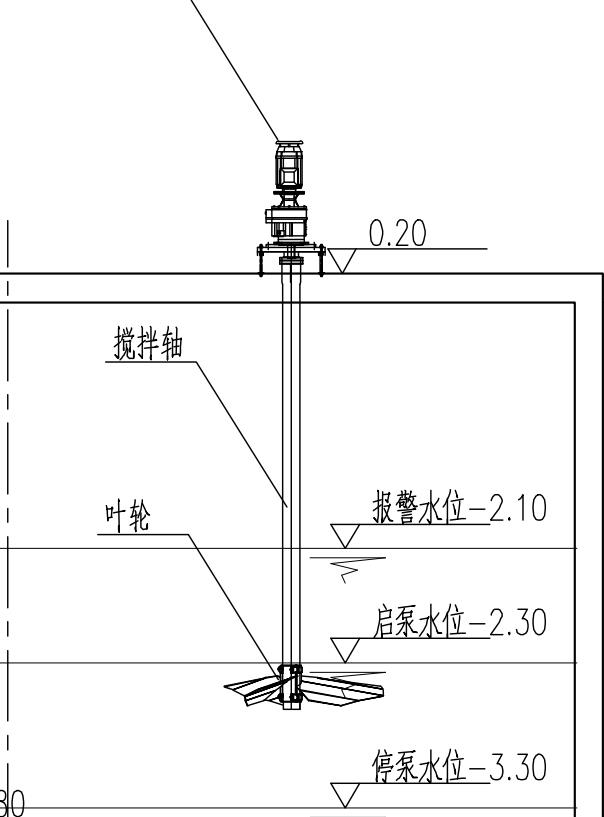

再生液搅拌机主要由减速机、机架、联轴器、搅拌轴、桨板等组成。

桨板旋转后，池中投加的药剂充分地溶解，药剂分子与污水中有害物质迅速反应，达到高效消毒，除污的效果。

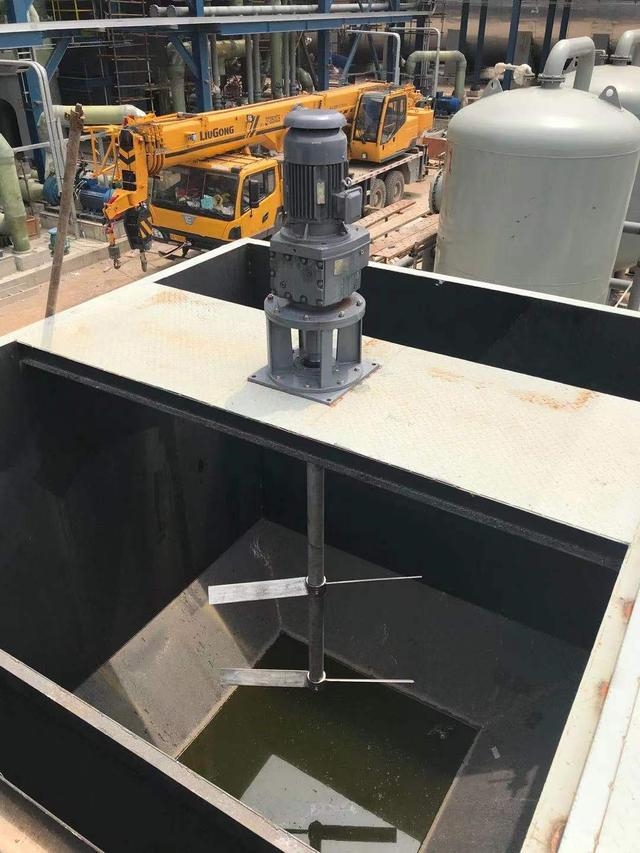

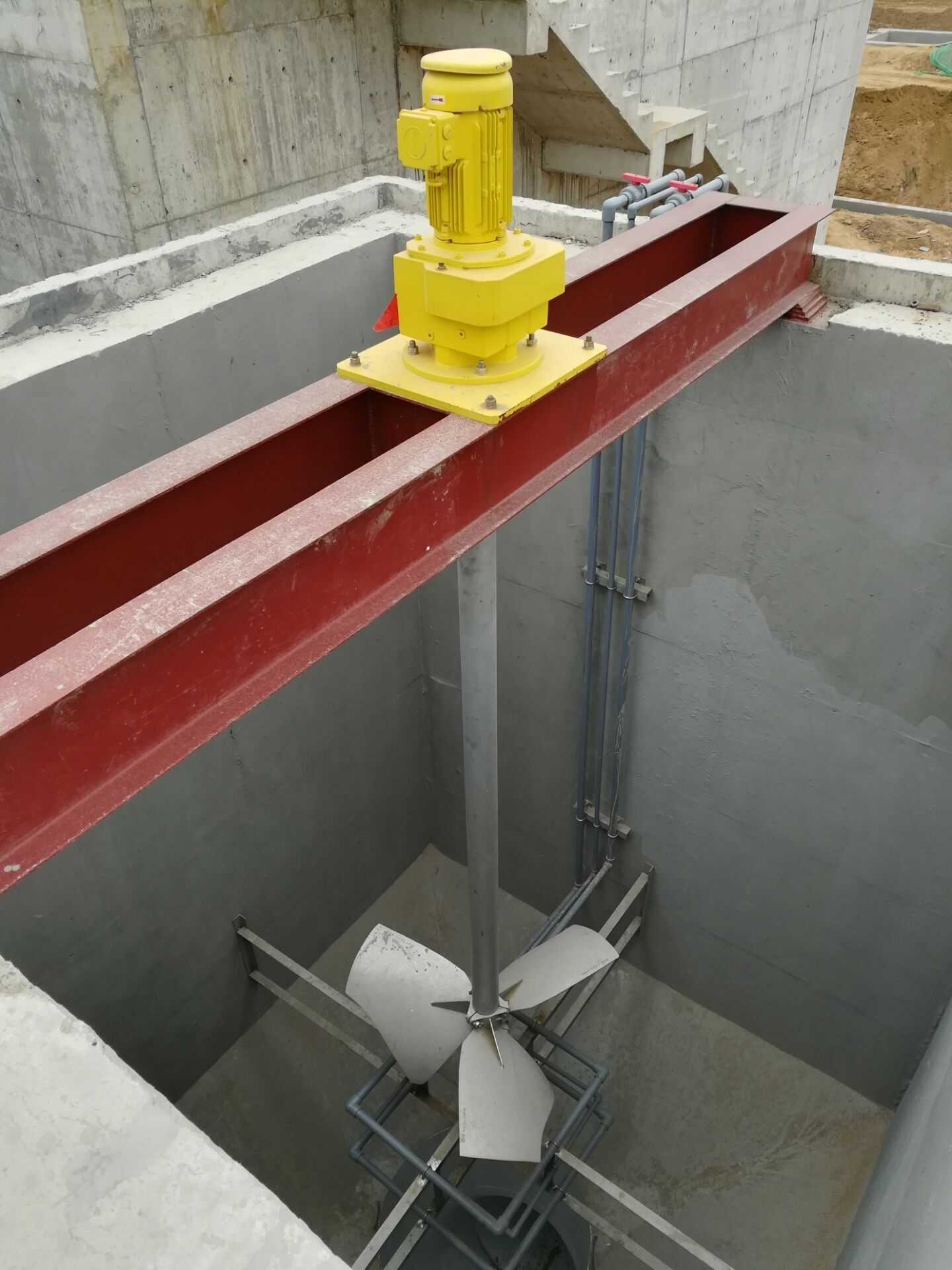

再生液搅拌机由电动机、立式减速机、机架、联轴器、主轴、浆板和水下轴承等组成。当电动机接通电源后经过减速机减速，由联轴器把扭矩传递给搅拌机主轴带动浆板转动，从而搅拌液体。

3 干式搅拌机，框式搅拌机，浆式搅拌机安装、调试、接线与保养

安装前准备

a） 组织安装人员熟悉设备安装图的结构、作用和特点，并了解设备的有关技术要求；

b） 设备开箱有专人负责，开箱后按照装箱单检查设备零部件是否完整、有无损坏，进行检修、清洗和涂油；

c） 按工艺布置检查搅拌机桨板旋向是否与实际要求相符。

再生液搅拌机的安装与调试：

a） 安装前将搅拌轴安装轴承位置涂黄油（如有轴承）；

b） 将机架安装在混凝土或工作桥上；

c） 安装减速机；

d） 用联轴器将搅拌轴与减速机轴相联接；

e） 用紧定螺钉将联轴器与两轴并紧；

f） 安装桨板（如是多层桨板，其间距可根据工艺定）；

g） 整机运行调试，注意旋转方向。

电线接法：

a) 四芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线。

b)五芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线，一芯线是31#线（电机漏水信号线）

c)七芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线，一芯线是31#线（电机漏水信号线），另外两芯线是11#，12#线（电机过热保护信号线）

3.4保养

a)使用之前请加2号油脂，如果24小时运转2个月加一次油。

为保证设备正常运行和人身安全，在安装运行前应认真阅读说明书。

设备应由专人进行安装和操作运行，制造厂不承担由非专业人员操作而发生的事故责任。

维护和保养、检修时切断电源。
