QJB-W7.5潜水回流泵机组说明

杜安环保QJB-W7.5潜水回流泵是我公司在引进同行技术的基础上研制的新产品，该产品在投放市场以来，深受广大用户欢迎，在全国数十家污水处理厂投入运行，取得了满意的实际效果。

QJB-W7.5潜水回流泵抗堵塞、抗缠绕，主机采用冲压成型结构，体积小、精度高、耐腐蚀、无噪音，设置多重保护，安全可靠。

1、设备名称：   潜水污泥回流泵

2、型   号：    QJB-W7.5

3、主要技术参数：

4

、技术性能

4.1 回流泵转动平衡自如，无卡死、停滞、振动等现象；

4.2 回流泵作密封气压实验，实验压力为3kg/m2，历时5分钟无泄漏现象；

4.3 回流泵采用双机械密封结构和唇形密封组织，机械密封保证在15000小时内可靠运行而不需更换；

4.4 回流泵引出电缆采用GB5013.2中YZW型橡套软电缆或性能相同的其它电缆，电缆密封头采用特殊硫化处理，以防电缆外皮破损渗水至电机，电缆外套具有可靠的保护装置；

4.5 回流泵表面喷涂环氧树脂防腐漆，涂层厚度大于300μm，其表面光亮，无砂眼、裂痕等，过流部件采用喷涂环氧树脂防腐漆。

4.6 回流泵油室内设有密封泄漏保护装置；

4.7 回流泵引出电缆中双色线（黄/绿）规定为接地线，联接可靠。接地标志明显，在使用期内不易磨灭；

4.8 回流泵桨叶及转子采用动平衡试验，平衡精度为G6.3；

4.9 回流泵定子绕组内设有电子湿度传感器，以防电机绕组受潮烧毁。

5、使用寿命

回流泵在规定的条件下，故障前平均运行时间不小于15000小时，整机使用寿命不小于20年。

6、结构设计

1）主机

回流泵为直联冲压式结构，采用多级电机，叶片经冲压成型，精度好，效率高，结构紧凑，体积小，重量轻，操作维护方便，使用寿命长。壳体采用不锈钢制造，外形美观流畅。

2）接线盒

接线盒与周围液体、电机部分充分密封隔离；

冷却：电机定子由周围的液体冷却。

3）叶片

叶片为三叶橡胶形，钢制轮毂，有效防止了叶片的断裂问题，叶片进口边向后弯曲，具有长期自动清洗功能，用锁紧螺母紧固在轴上，在起吊维修时，容易拆卸更换。

4）电机

电机绕组的绝缘等级为F等级，其定子绕组内设有湿度传感器，以防电机绕组受潮烧毁。

5）油室

润滑并冷却密封装置，轴承座及齿轮与电机和液体之间，油室起着减震和消音的作用。

6）轴承

内回流泵轴承的运行寿命大于80000小时；

考虑到轴承运行中的不利因素，因此选用的轴承寿命将高于上述值。本公司选用进口轴承。

7）轴密封

内回流泵有两个机械密封和一个唇形密封组成。密封装置材料：碳化钨--碳化钨。

8）监测系统

定子绕组中装有两个热敏开关正常情况下，电机的温度不超过85℃。

9）材料

轴                                 不锈钢

叶 轮                               不锈钢

壳体                                不锈钢

紧固件                               不锈钢

安装系统                                       不锈钢

O型圈                               丁晴橡胶70

机械密封                                       碳化钨

7、控制系统

每台回流泵均引出控制保护信号线，具有对泵进行过载、缺相、短路、泄漏、超温等保护功能和提供相应的信号指示，可确保机组可靠运行。

8、供货范围

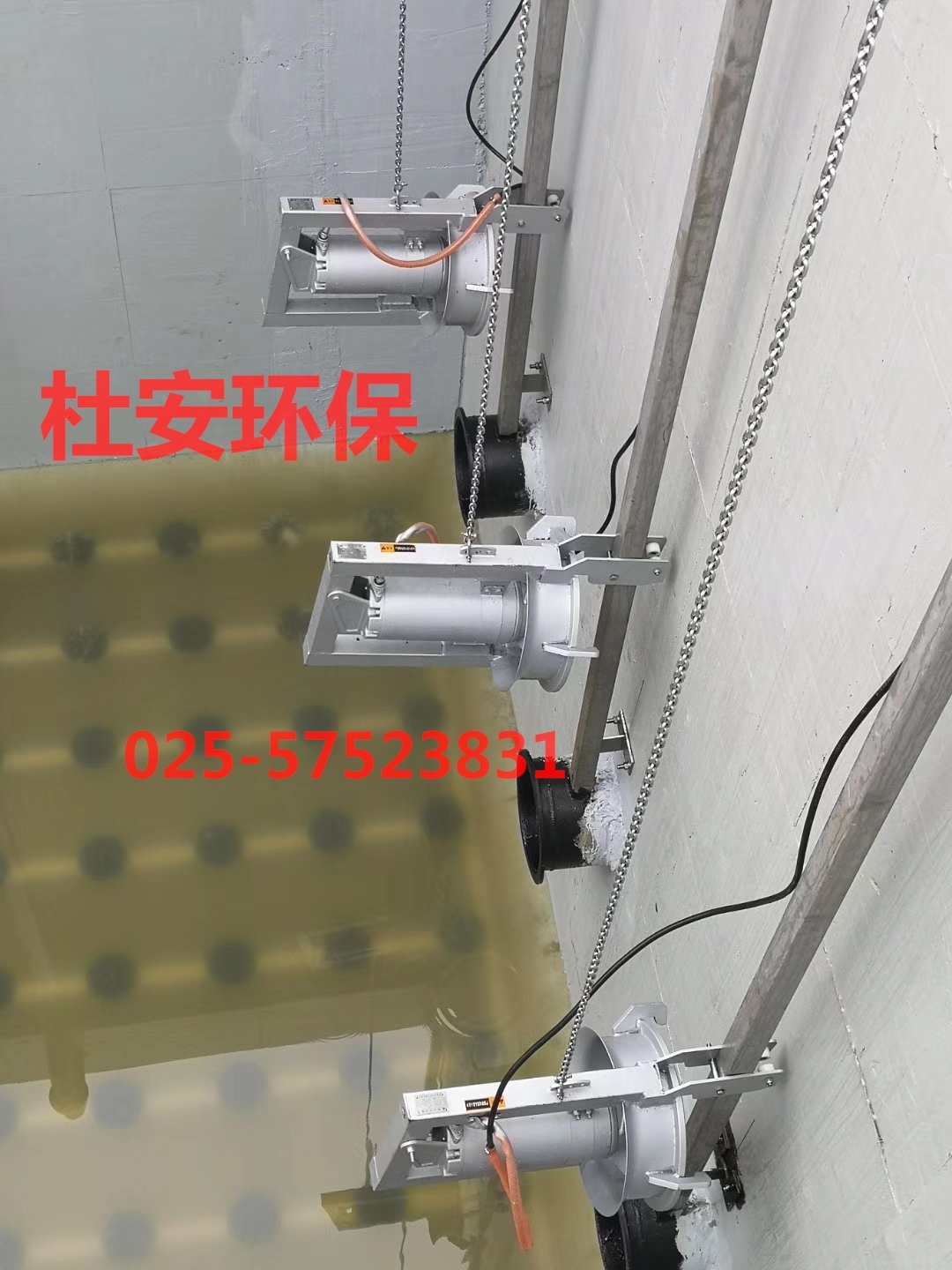

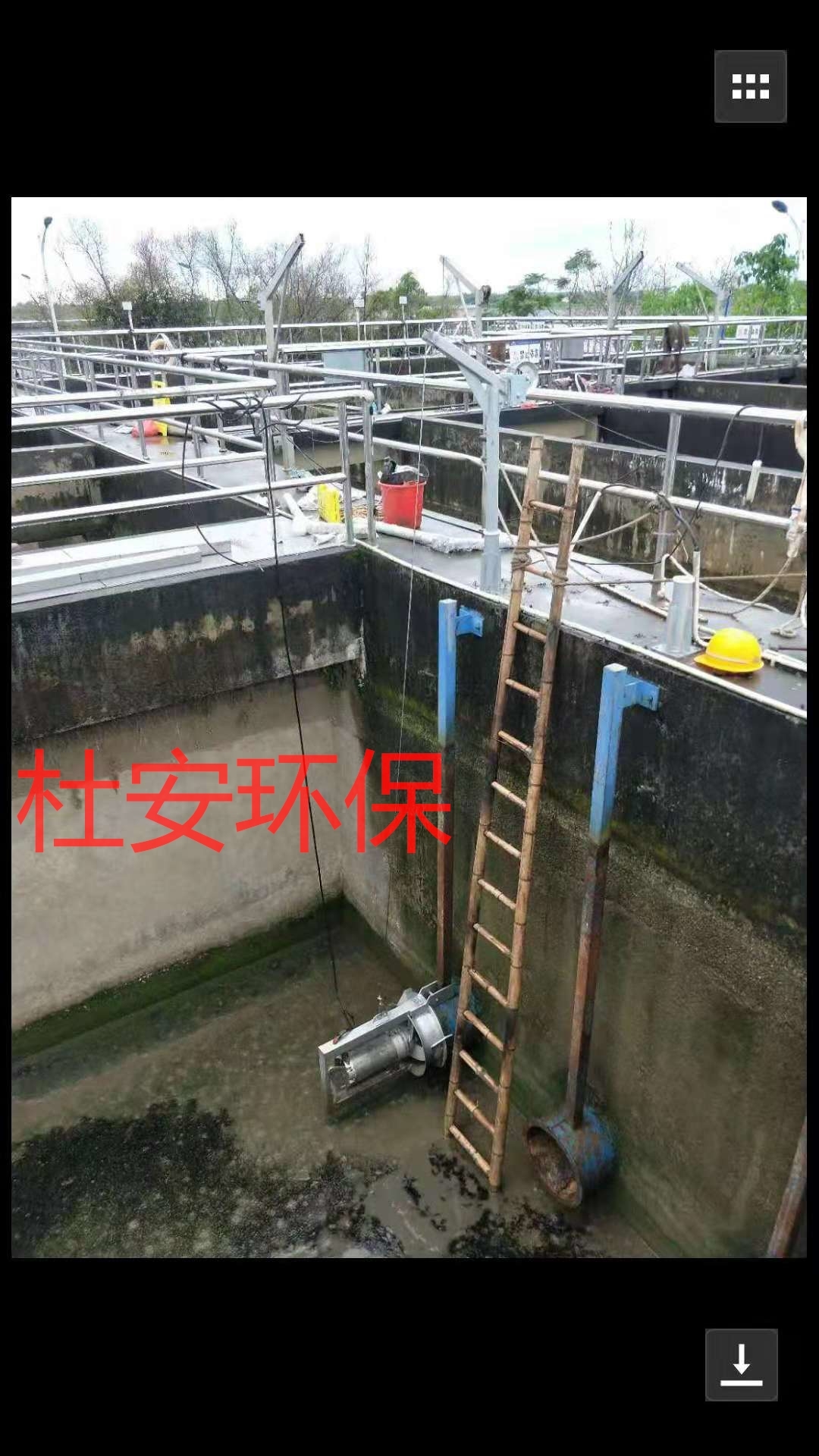

潜水回流泵主机；安装系统（穿墙管、拍门）；现场控制柜。

整机质保两年，售后提供现场指导安装调试
