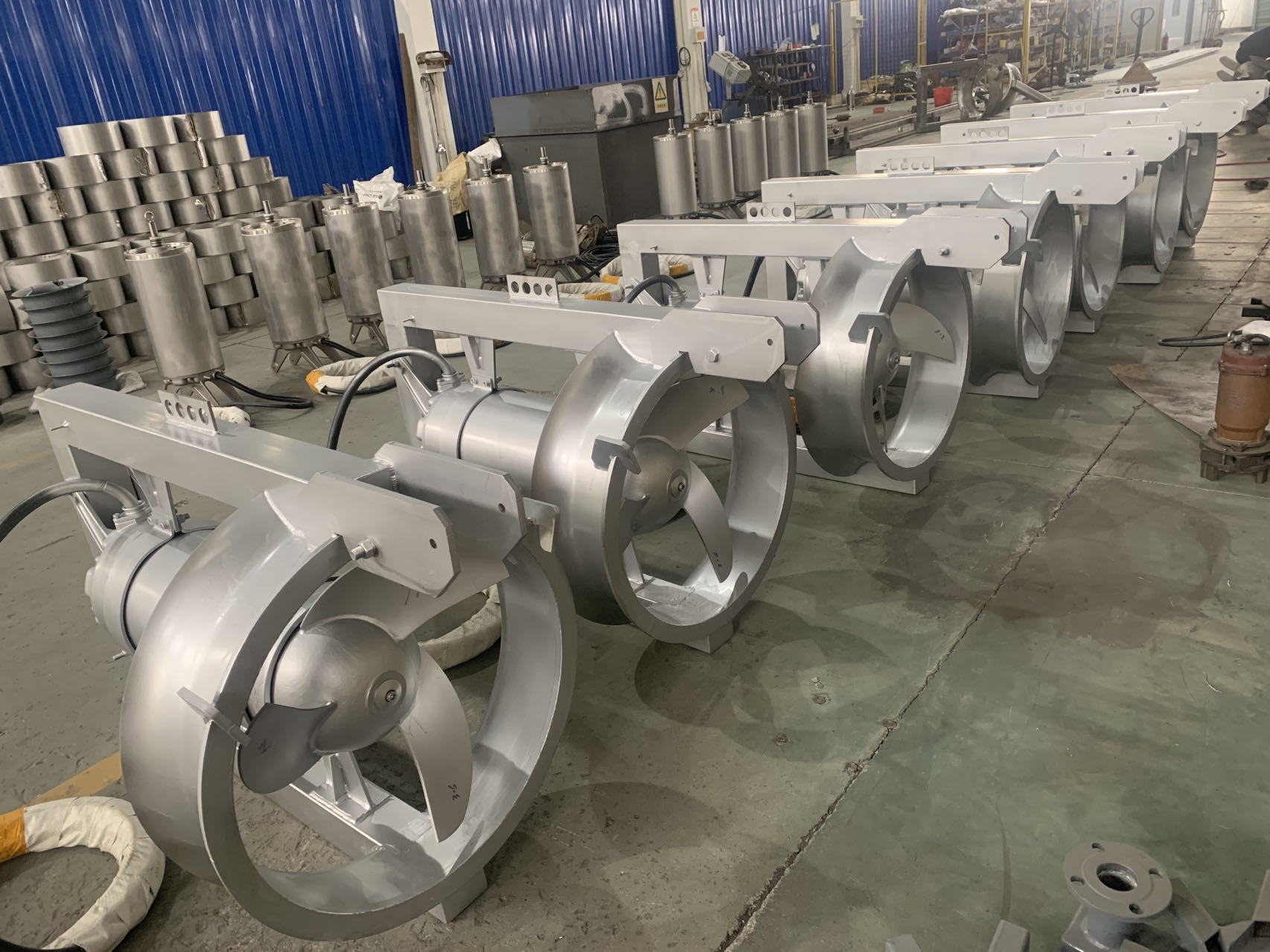

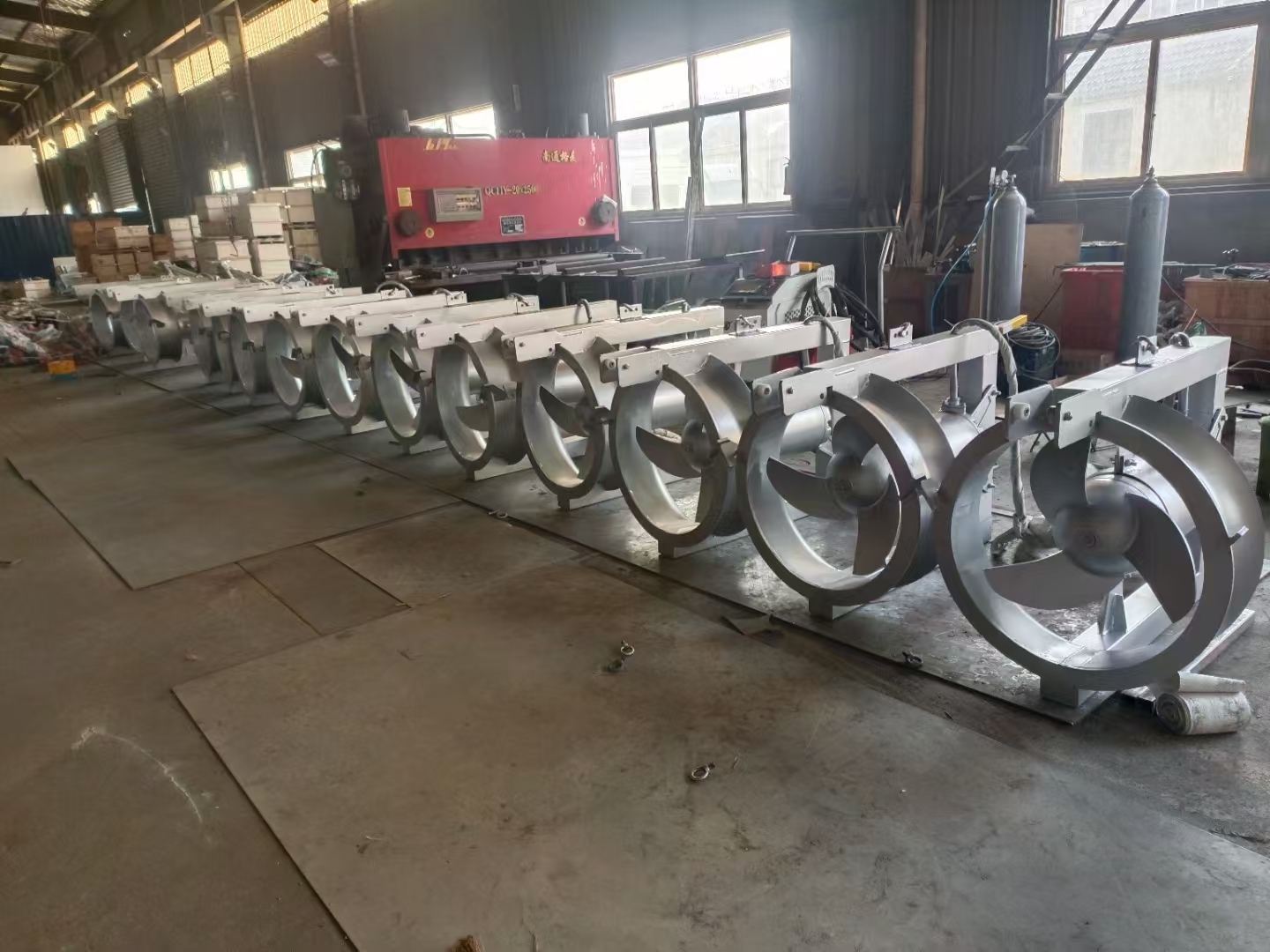

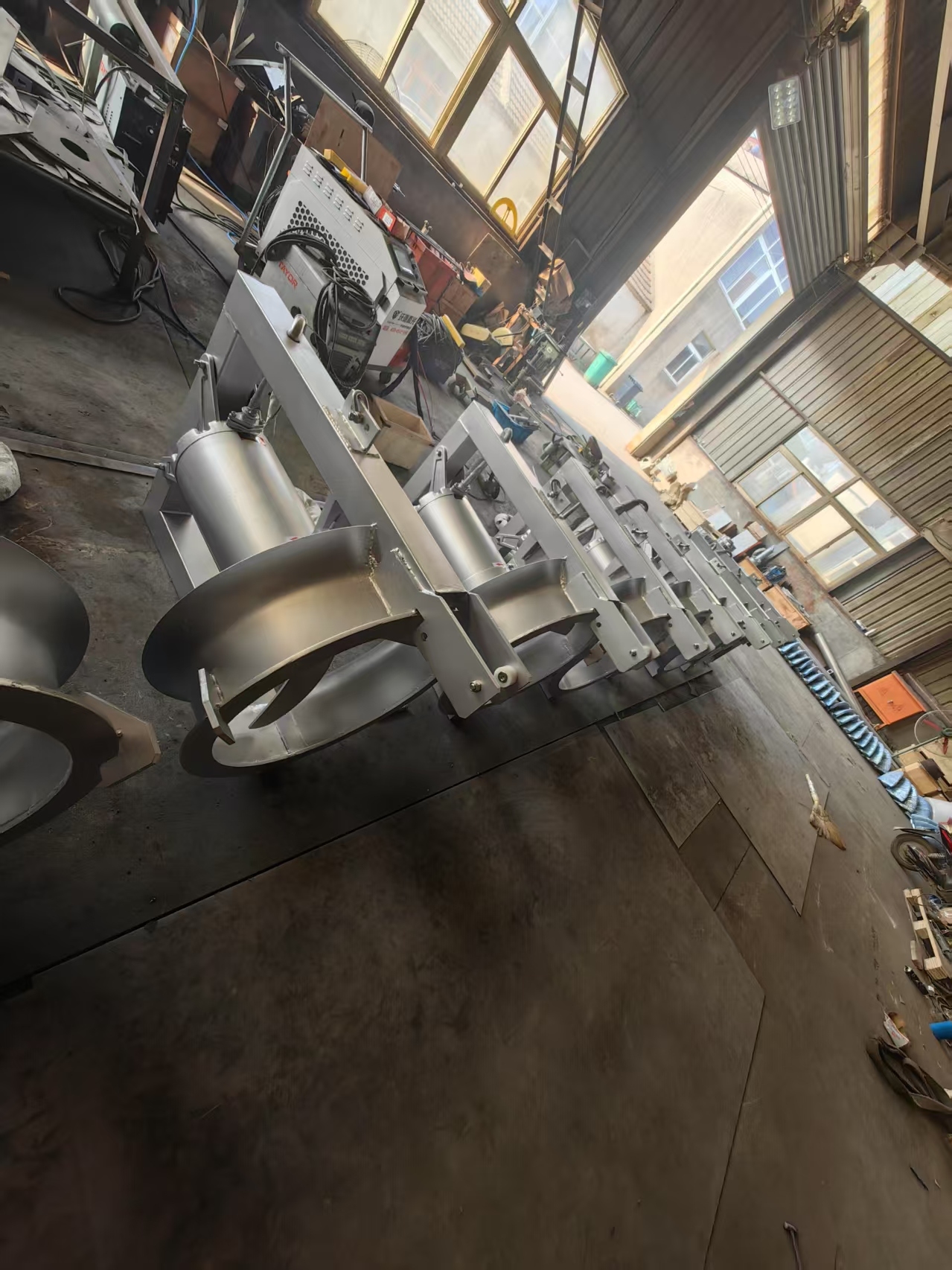

QJB-W10潜水回流泵变频设计

QJB-W10潜水回流泵变频设计

采用全铜线圈电机

电机功率10KW

电机极数12级

叶轮直径620mm

叶轮转速480转/分

口径DN600mm

自带10米防水密封电缆

配导杆、提升架、穿墙管、拍门、手动葫芦和吊链安装

一、用途

QJB-W10潜水回流泵用于：

地面排水时抽净化水；

灌溉和控制水道系统；

废水处理过程中再循环或泥浆抽吸回路中。

QJB-W型污泥回流泵的使用条件：

连续运行时，介质温度不高于40℃；

介质PH值为6-9。

较大潜没深度10m。

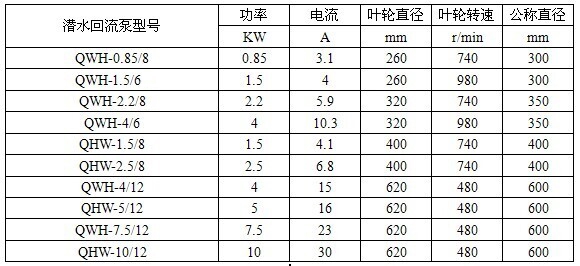

二、型号表示示例

三、结构

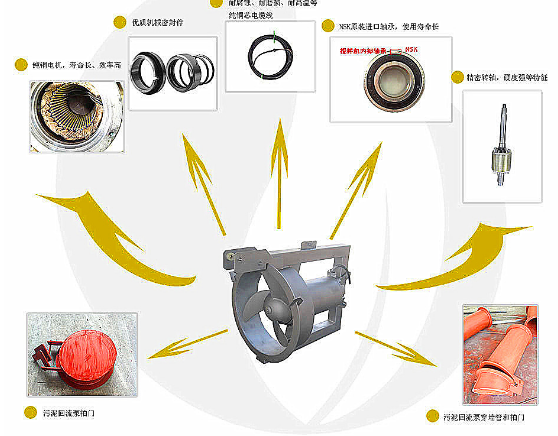

专门设计的装置部件和设备备件使污泥回流泵达到较佳性能

1．电缆

电缆采用特制YCW型水下密封电缆10米。

2．接线盒

接线盒是全封闭的，与周围液体和定子箱是隔离的。

3．电动机

50HZ鼠笼式3相潜水异步电动机，F级绝缘，防护等级IP68。电机由周围介质冷却。

4．轴

电动机的轴采用不锈钢材料制作，转子作动平衡试验。

5．密封

静密封为O型密封圈。轴密封为机械密封，将油室与周围介质隔离。

6．轴承

采用NSK品牌轴承，设计使用寿命可达100，000小时以上。

7．油室

油用于润滑和冷却机械密封摩擦副，并隔离渗透液。

8．叶轮

叶轮有三枚叶片，叶片宽而薄，表面光滑呈后掠式。因此达到高效、无阻运转，且具有自清功能。

9．进口锥管

进口锥管的目的是为了形成较好的流动状态。直径为DN600mm

10．排出接头

排出接头用于将进口锥管固定在出水管上。直径为DN600mm,304或316不锈钢。

11．引导装置

引导装置由两根管子（导管）和上方导管夹具所组成

四、安装

正确安装使用是该泵长久、正常运转的基本保证，特别提醒用户不可大意。

污泥回流泵采用自动耦合安装系统，不用任何机械拆卸便可迅速提升泵进行检查，方安装步骤：

1、按安装示意图要求安装好出水管；

2、装上两根导管和支承块，支承块用I型胀锚螺钉（M10*95）与墙壁固定；

3、安装支架，用I型胀锚螺钉（M20*150）固定好支架。保证吊钩起吊中心和污泥回流泵的起吊中心在同一垂直线上。

将污泥回流泵水平吊起，并沿导管垂直下滑。泵沿导管滑下并自动与出水管自动耦合。保证进口锥管的法兰在导向处与出水管处于正确位置。升降1至2次，检查是否灵活自如。污泥回流泵正确就位后，使手摇葫芦钢丝绳处于松弛状态。

确保电缆在污泥回流泵运行时，不被卷入叶轮中！

维修、更换或升降前，必须切断电源。

4、试运转

开机前，由合格专业人员检查整个系统，确保符合相关规范要求。将电机电缆与电源进行正确接线。

初次调试时，检查叶轮的旋转方向是否正确。方法是：接通电源，从叶轮向电机方向看，叶轮为逆时针方向运转。如旋转方向不正确，更换电源电缆的两相。如多台污泥回流泵连接在同一个控制柜上时，应对每台污泥回流泵进行单独检查旋向。

5、运转

在试运转正常后，可进行带载运转，并检查运行是否正常。

五、维修

万一运转时发生不能确定原因的故障，请不要采取临时凑合的办法，也不要私自乱拆乱修，应与我公司维修服务部联系。

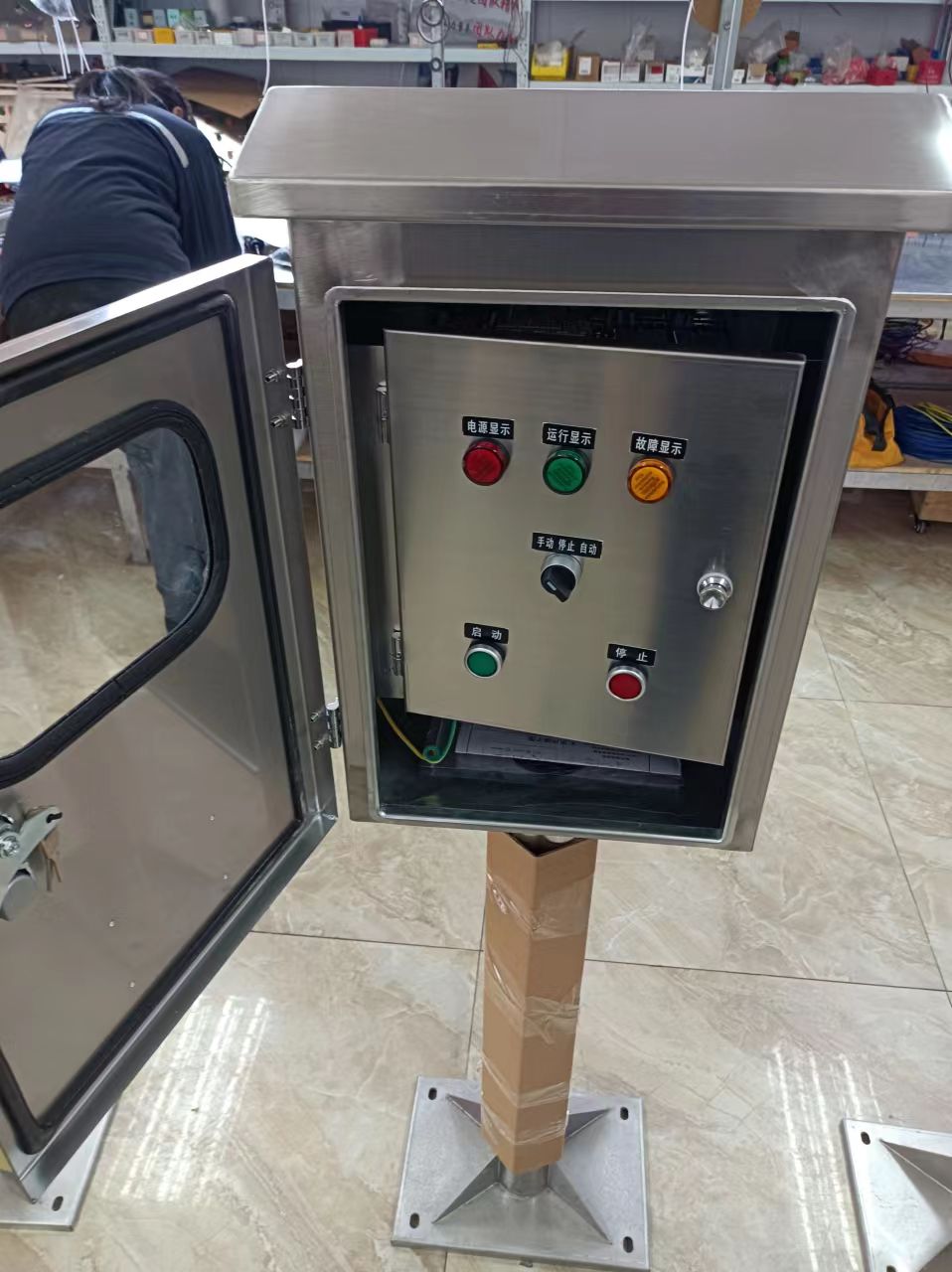

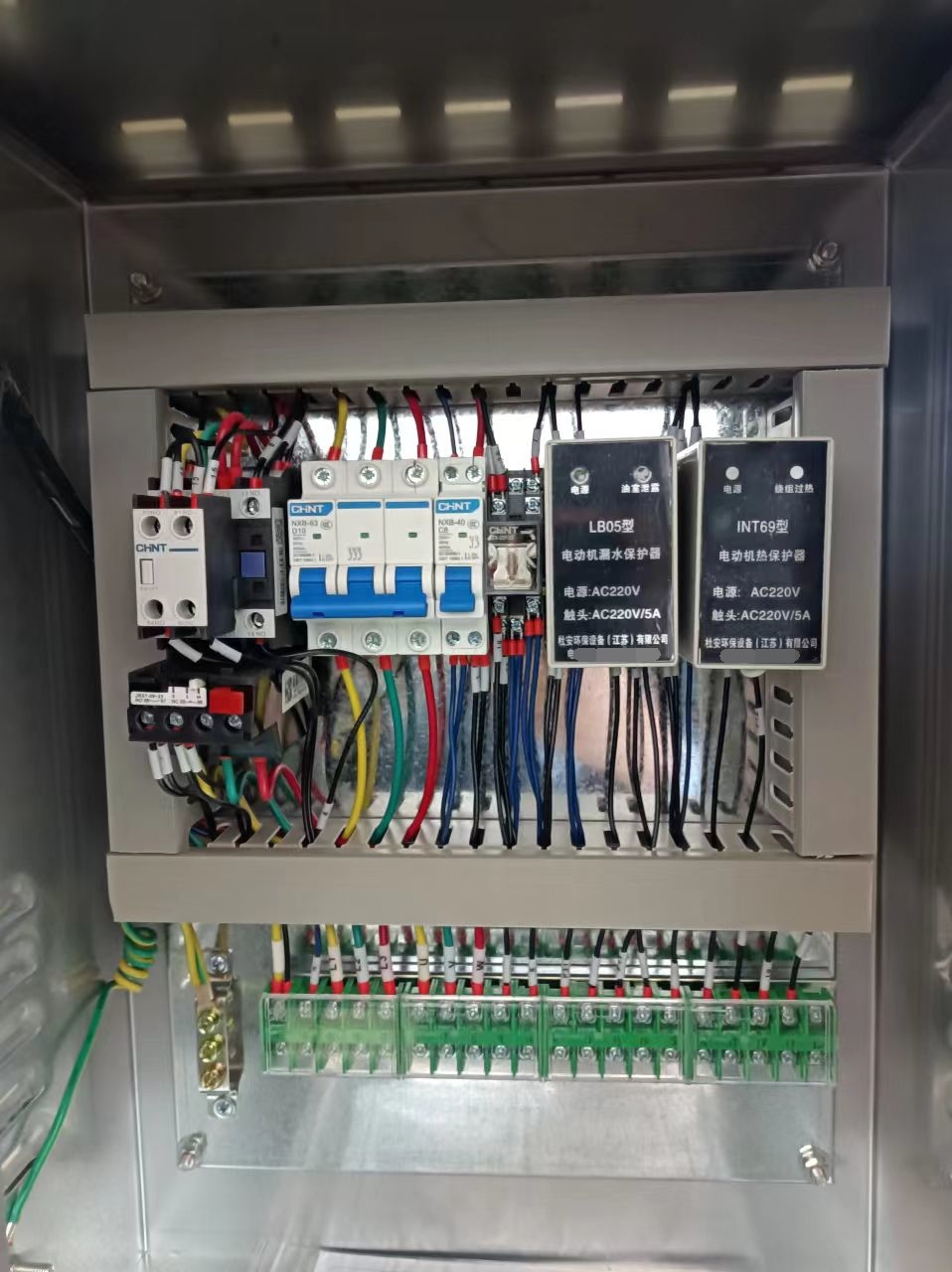

QJB-W10潜水回流泵现场控制柜配套控制箱变频器：

杜安潜水回流泵变频器采用ABB ACS880、施耐德 ATV630，西门子MM440等核心部件采用进口产品的品牌。变频器需与PLC连接控制。

(1)潜水回流泵均要求采用高性能变频器，同一变频器内部同时包含压频比V/F（2点和3点式）、无ＰＧ开环矢量控制、平方性负载控制方式、节能模式，以方便工程商的调试。特别需要指出，为了体现变频器节能效果，满足的节能政策方针，需要变频器能够采用是适合驱动风机泵负载的控制方式。便于操作维护，不同功率的变频器必须同一系列。

(2)在变频器出现非硬件故障时，变频器可以选择停机方式（自由停机/故障停机），直到该故障被恢复，变频器重新恢复正常控制，减少意外停机次数。

(3)变频器需具有密码锁功能，防止意外修改参数。

(4)要求变频器具备间断自动跳跃功能，避免出现机械共振，具有至少3个跳跃频率。

(5)变频器具有过电压，过电流，欠电压，电源缺相，变频器过载，变频器过热，电机过载，等保护功能；防护等级不低于IP20，设置控制柜中。

(6)变频器所产生的总谐波电流畸变THDI(％)应不超过40％；输入端基波电流系数满载时不低于90％，在任何负载条件下，变频器的效率不低于0.95,功率因数在变频器调速范围内不低于0.90。

(7)变频器防电磁干扰能力：符合EMC抗干扰标准：EMC - EN 61800-3。

(8) 变频器具有中文显示功能（LCD HIM），显示屏可安装在配电柜外门上，便于观察及修改给定。LCD HIM 支持对参数组、参数说明、编程、故障诊断和启动的多种语言文本显示（中/英文），针对中国用户，需要具有中文显示，能监视至少5个量：变频器输出电压、电机电流、变频器输出频率、电机运行方向、变频器的速度给定方式、变频器状态，变频器消耗电能，运行时间等。LCD HIM 不但可以给出故障原因,而且给出故障发生时准确时间，输出电流及输出频率等。

(9)变频器可以提供任何速度下的平稳的性能、超常的转矩，使电动机低噪声、高效率的运行，为提高设备可靠性，要求设备采用IGBT功率元器件（如Infineon）。根据风机与泵的力矩特性，变频器能提供1.5倍电机额定转矩的启动转矩，持续时间3秒；连续过载能力达到1.1倍电机额定力矩，持续时间60秒。

(10)变频器对电机无任何的绝缘等级的要求，电机无需作任何星--角等改动。

(11)变频器为风冷方式，同时变频器柜应考虑散热，具备风冷功能，其工作环境温度范围达到： -10°C ~+50°C，无需打开柜门运行。变频器内部采用优质元器件，不采用任何因变频器发热，及电流冲击等影响而需要定期更换的元器件，如电容器和风机等。变频器内部电力电容器的实际使用寿命可达10年。
