刀片式污泥破碎机性能说明

刀片式污泥破碎机性能说明

一、用途

刀片式污泥破碎机是为处理混在管道中的固体物质而开发的新型污水处理设备。该机能将混在管道中的布片、木片、空瓶罐等固体物.送到破碎机中粉碎，而水可流过，以防止管道.处理设备的堵塞，保证管道.处理设备正常运行。该设备既可以与传统泵站配合使用，也可以单独使用，主要适用于污水处理厂和中转泵站。

本机所能破碎的物品有：破布、玻璃、纸制品、木制品、生理用品、空罐、渣滓、橡胶制品、绳类、软管、皮制品、塑料品等。

二、适用环境.

该设备可安装于各种干式环境中，如室外，地下室，工作间等。.

三、产品特点

1．在水中进行破碎处理，既能保护水处理设备，又可避免臭气外泄，保护环境。

2．切割性能优良，具有过载保护功能，运行安全可靠，可自动控制。如果切割机在破碎污水中固体物时产生过载，就会产生过载电流，电控系统会自动动作，刀片式污泥破碎机会立刻出现瞬间反转，将固体物排出，恢复正常工作。

3．安装及维修保养简单。

四、主要材质及品牌

五、结构及工作过程

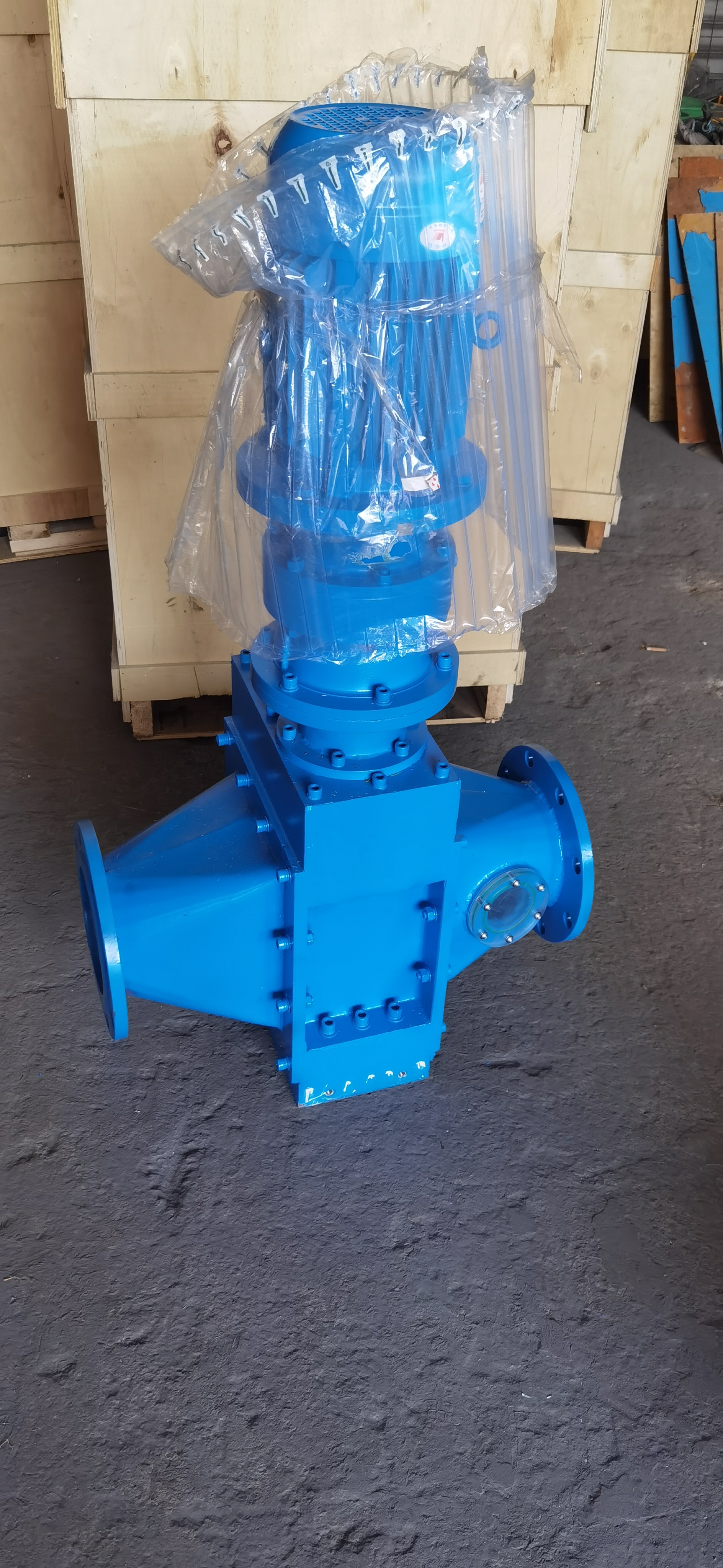

PG型刀片式污泥破碎机主要由立式切割机、管道连接、电控箱等构成。立式切割机主要由驱动部件、主动轴、从动轴、铣刀、机械密封、轴承、壳体等构成。切割机驱动部件带动主动轴转动，同时主动轴通过精密齿轮带动从动轴转动，使固定于两轴上的铣刀呈逆向旋转，而将固体物咬挤破碎。粉碎后粒径不超过12mm。

刀片式污泥破碎机配套电气控制柜：

控制系统有如下功能： 开，关，远程(可选).

“开"状态：相当于手动，工作时有如下功能按钮：启动，停止，反转

“远程" 状态： 可远程控制，远程提供：开，停、反转控制，远程状态时可以把设备运行状态远送,主要信号有：运行信号，停机信号，反转信号，设备故障信号，堵塞故障信号等。

无论是开状态还是远程状态都提供以下保护功能：

1、提供过载及过流保护，同时显示：设备故障。

2、堵塞保护：粉碎型格栅遇到大颗粒物时，如较粗的木块，粉碎型格栅破碎阻力变大，电流增加，电流大于一定值时，会立刻反转，反转时间约2-4秒后恢复正常运转。在40秒内如果出现3次反转现象，需停机，同时显示：堵塞故障。此时需要人工干预。排除故障后恢复系统。
