QJB5.5/4-2200/2-43/P低速推流器技术说明

QJB5.5/4-2200/2-43/P低速推流器技术说明

性能和结构：

1、低速推流器能每日24小时连续运行、间歇运行和长期停止状态后恢复运行。

2、低速推流器在整个运行过程中保持无振动平稳运行，运行时间至少为20000小时。

3、质保期为2年，整机使用寿命不低于7～8年。

4、壳体：潜水推流器壳体由优质铸铁或不锈钢制造，壳体厚度承受荷载，表面平整无气孔。

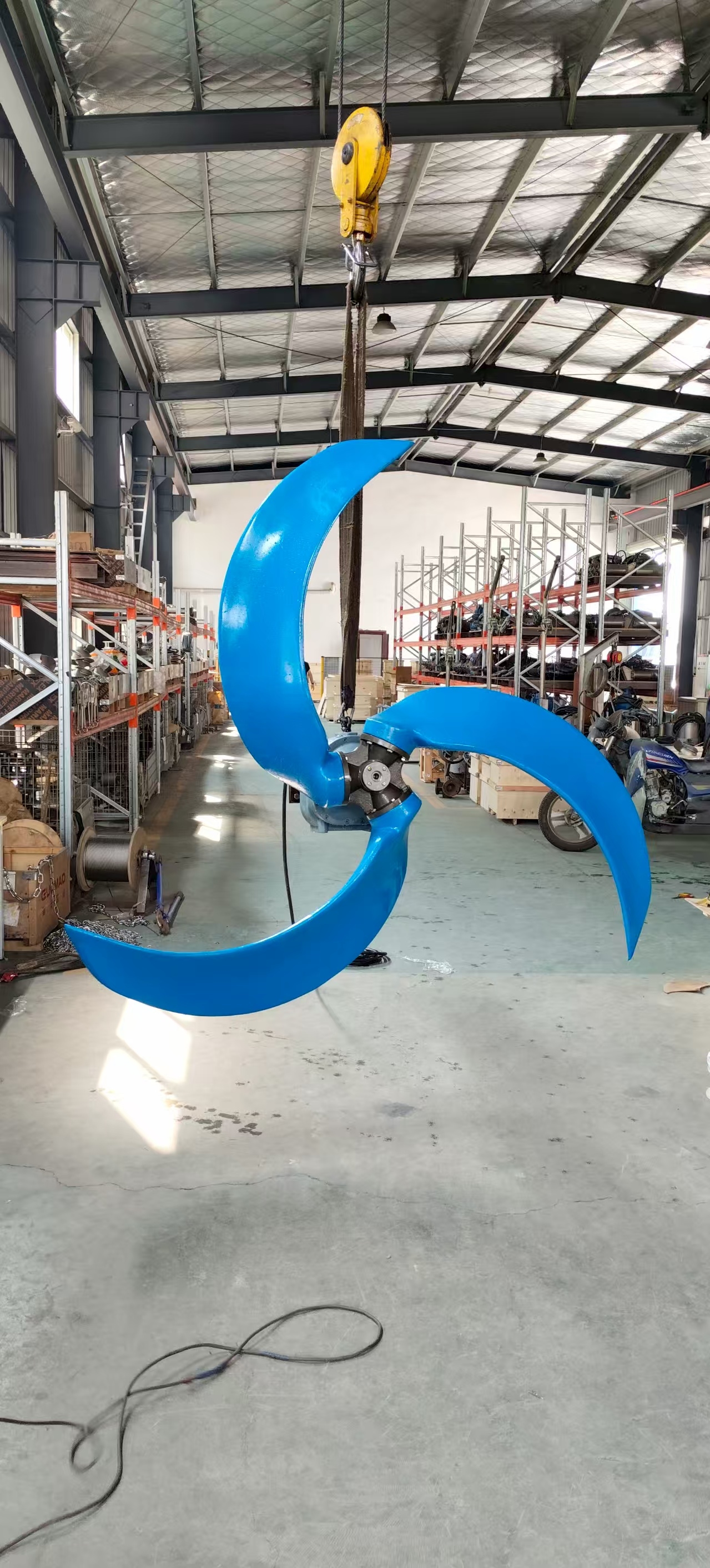

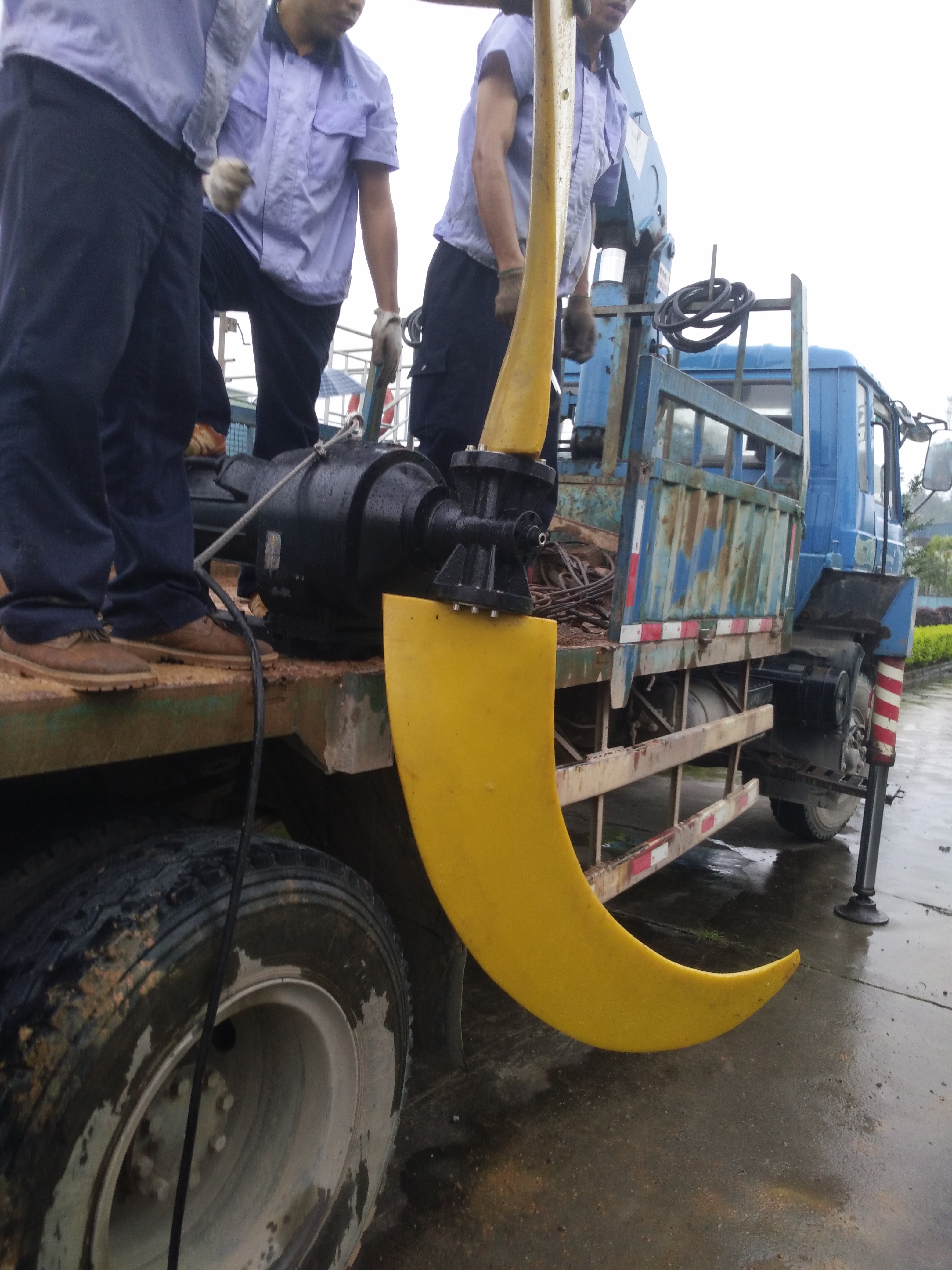

5、叶轮

潜水推流器叶轮采用聚氨酯，两叶分体式，且须作动、静平衡。表面处理应仔细，叶轮能高效利用电机的输出功率进行搅拌并推动池底污水流动，所有叶轮形状相同，叶片间距相等，叶轮与轴之间须装有内锁装置，以防转动时松动，叶片设计须具自清，免震功能。

6、轴

轴由不锈钢制造，叶轮和电机轴能承受所有轴向和径向荷载，整机寿命不少于15年，轴承的设计寿命不小于100000小时。

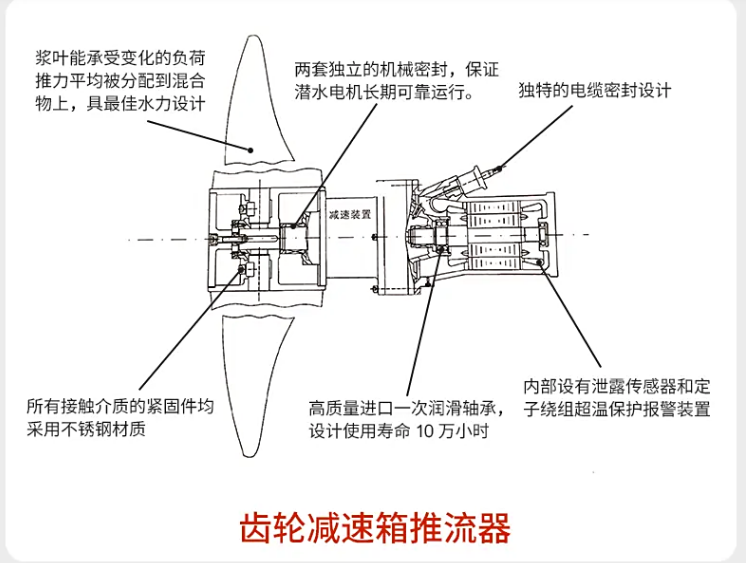

7、轴封

采用两个相互独立的高质量机械密封，采用碳化钨或碳化硅，机械密封适用于pH5～10介质。机械密封的使用寿命不低于25000小时。机械密封设计成可以正反向转，而不会带来不良后果。

8、电机

潜水型三相鼠笼电机，防护等级为IP68，绝缘等级F级或更好，B级温升，电机轴和转子作平衡，每分钟的转速不超过1500转，380V，AC，3相，50HZ。电机须设计为可连续运行，每小时可启动至少15次而不损坏潜水推流器。

9、电缆和电缆密封

电机配有用于控制和动力水下电缆，每根电缆都有一个单独的进口，并进行可靠的密封。电缆长度10米

泄漏传感器

潜水推流器设置泄漏传感器，传感器根据导电性原理工作，讯号能监测并在电机出现严重损坏前发出报警讯号。

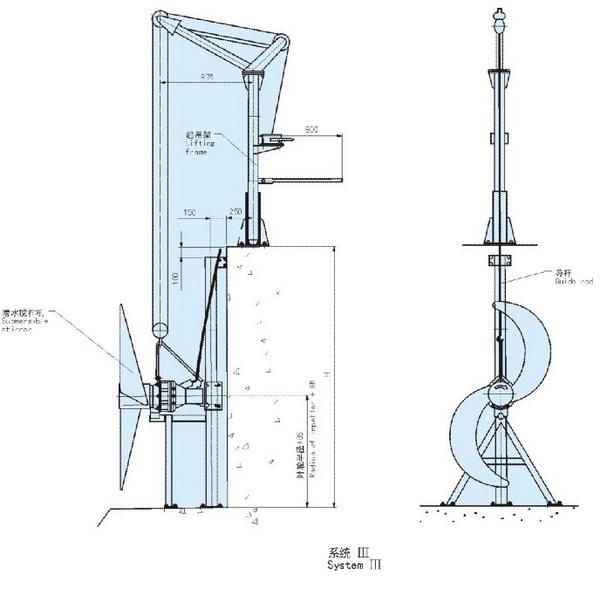

潜水推流器的供货及安装

(1) 江苏杜安环保生产的潜水推流器需与现有推进器电气控制回路、保护回路、耦合装置配套，确保与现有设备的无缝互换。

(2) 江苏杜安环保推流器备件套装适用于所供设备，备件套装的安装、使用无需对设备进行任何改造。

(3) 江苏杜安环保提供低速潜水推流器至现有设备现场控制柜/控制箱的动力、控制电缆与线缆，并提供电缆吊挂网兜。

(4) 潜水推流器相应的技术文件和图纸资料。

(5) 江苏杜安环保负责所供货物的运输、安装、验收及售后服务等。

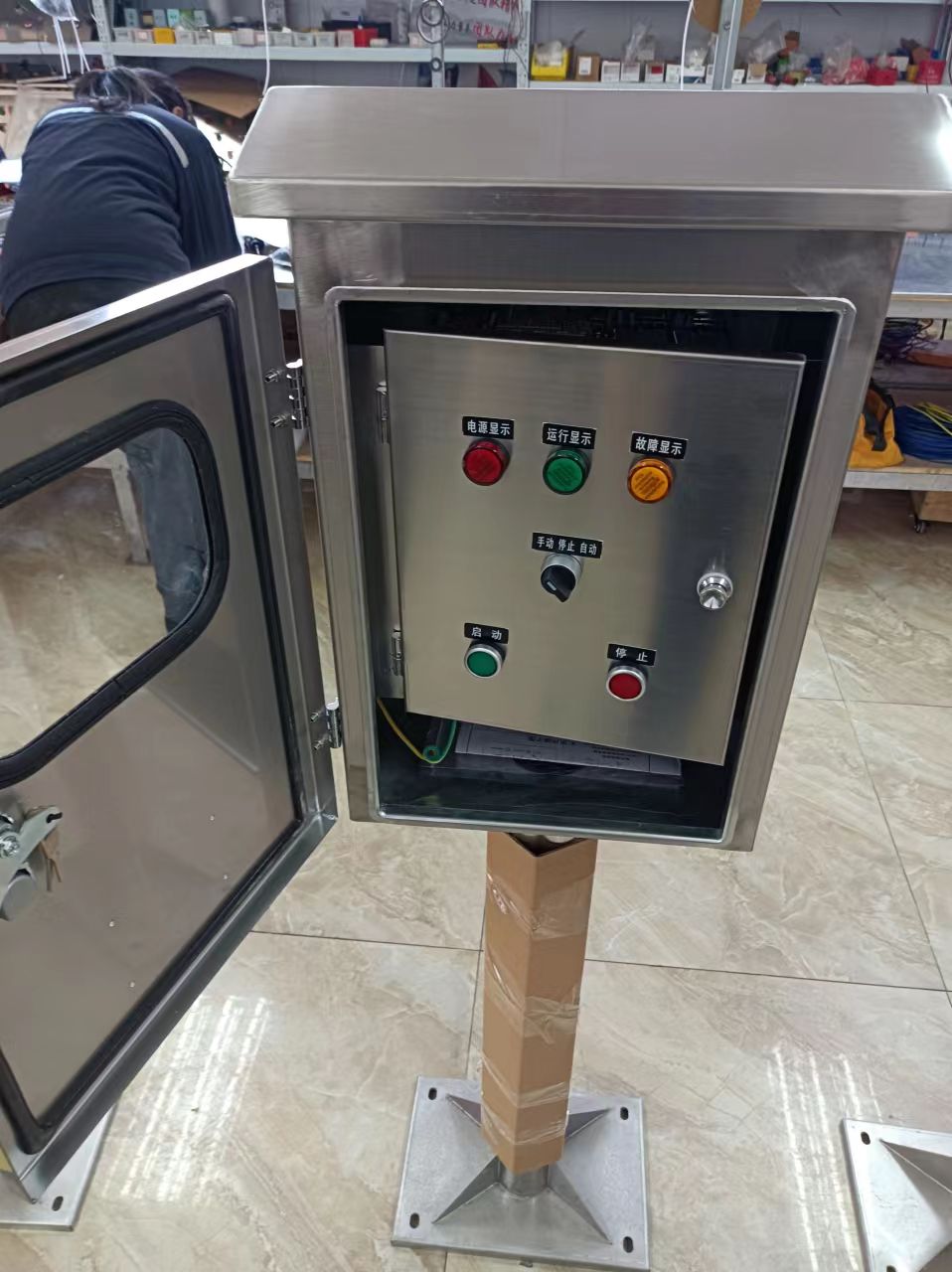

现场控制箱说明：

控制箱用于控制推流器的开/停，动力及信号电缆的转接。

控制箱内至少应包括：进线隔离开关，空气断路器，热继电器，接触器，控制操作单元，动力及信号接线转接端子排，推流器故障信号转换装置，“急停"按钮等元件。

潜水推流器的手/自动转换、运行、故障等信号可整合至PLC系统。

技术参数

工作电源：AC   380V   50Hz  三相五线制

辅助电源：AC   220V   50Hz
