硝化液回流泵供货范围

硝化液回流泵供货范围：

硝化液回流泵技术性能与结构：

（1）产品说明：

a.每台回流泵能在全浸没的条件下连续运行、间歇运行和长期停止状态后恢复运行。

b.泵能承受因回流水引起的反转，而不致对回流泵造成任何危害。

c.水泵装置在设计的供货范围内，无震动，无汽蚀发生，运行平稳。泵的转子部件作动、静平衡试验。

d.泵壳要有足够的厚度承受所有的负荷，包括静水压试验压力以及连续工作压力。

e.叶轮和泵轴之间采用键连接固定在轴的端部，并加以密封，叶轮和轴采用锁定装置以防叶轮和轴无论是正转还是偶尔发生反转都不会发生松动。

f.叶轮作动平衡和静平衡试验。

g.泵和电机的轴是连续无间断的轴，泵轴是电机轴的延伸。耦连不能被接受。

h.上轴承是一单列滚珠轴承。下轴承是一双列向心止推轴承，用于承担径向力和轴向推力。其轴承的较小工作寿命为100，000小时。

i.下轴承装有一个热敏探测器以监控轴承温度。该探测器需直接与止推轴承的外壳接触。如果温度提高，探测器就会报警并停泵。

j.每台泵配有一个上下双重独立的的机械密封系统。下密封与叶轮毂分开。机械密封需在油腔内运行，该油腔能以一个稳定的流速对重叠的密封面进行润滑。机械密封能在顺时针或逆时针转动， 都能正常运行不损坏或丢损密封元件，并且不需维修或调节。

k.混合液回流泵主要由叶轮、潜水电机、自耦合系统、出口止回拍门及短管、导杆及提升装置等组成，其设计保证泵的方便可靠的运行。泵安装在导杆上，便于放下。自耦合系统保证可快速、方便、可靠地与池壁水管相连接。

l.混合液回流泵的叶轮为自清洁螺旋桨叶式叶轮。其结构保证充分利用率，并无堵塞结渣，叶片的角度根据使用工况选定正常值。

m.所有混合液回流泵均采用进口NSK轴承。

出口止回拍门（含出口短管）

a.拍门的阀体密封面设有约10°的倾斜度，采用橡胶软密封止水，通过法兰与混合液回流泵出口短管法兰连接。

b.拍门采用双铰结构，阀体和阀板不允许有任何铸造缺陷。表面进行防腐喷涂。

c.出口拍门的阻力不影响混合液回流泵的正常启动和运行，且要求拍门在给定反向水头压力下无泄漏。

（2）电机：

电机为全铜线圈感应式鼠笼电机。

电机采用专为潜水泵设计并能连续泵送温度为40°C的介质。为监视每相绕组上的温度，在定子绕组线圈中装有热敏开关，热敏开关与外部电机过载保护相连接并接到控制柜。

电机允许的电压波动为10％，电机设计在40°C环境下工作，并且定子绕组的平均温升不超过85°C，提供能显示转矩，电流，功率因素，输入输出功率和效率的性能表。该性能表包括启动和零负荷特性的数据。

需提供电机的每个保护传感器的信号规格，保证信号能传送到MCC。

电机的定子绕组需安装超温传感器。

安装防渗漏传感器防止液体进入定子绕组。

水检测装置安装在电机的电缆接线室内。

（3）电缆进线密封

电缆进线密封设计能消除一定的扭矩以形成一个防水的潜水密封。电缆接头部分，采取措施防止由于温差引起的电缆内外空气交换。电缆进线密封应保证方便电缆的更换，不能用环氧，硅或其他二次密封系统进行密封。电缆接头部分，采取措施防止由于温差引起的电缆内外空气交换。

电缆采取可靠的保护措施，并加以固定，防止因水流冲击而损坏。

每套完整的硝化液回流泵由主机、安装系统和电控设备组成。成套地配备安全、有效及可靠运行所需的附件、紧固件、备品备件、泄露和过热保护器、就地控制箱和接线箱以及所需水下防腐密封电缆。

每台硝化液回流泵包含以下部件：

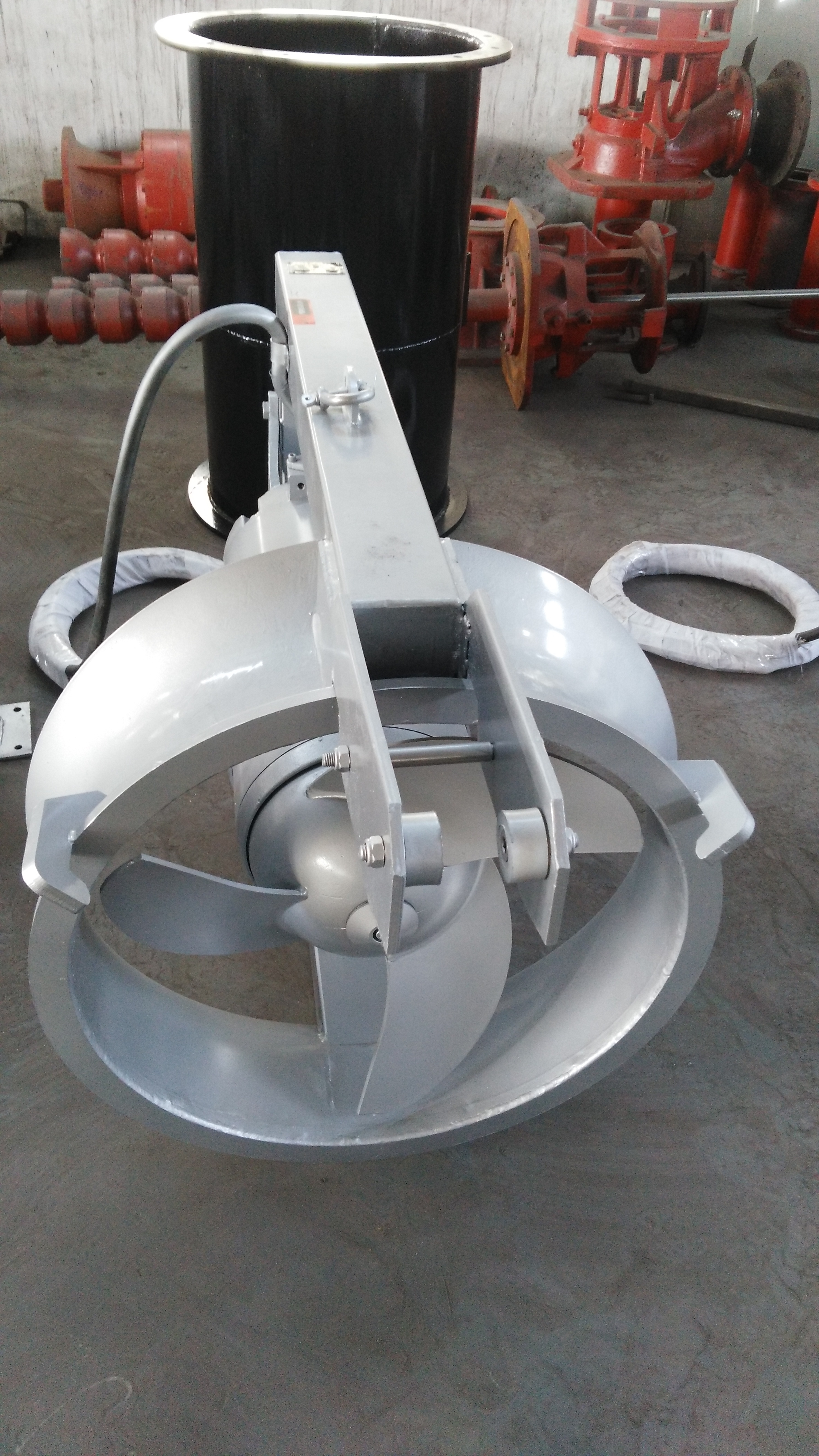

（1）硝化液回流泵主机主要由叶轮、潜水电机、导流筒体、导向滑轮等组成。叶轮直接装在潜水电机轴上，潜水电机则固定在导流筒体内。

（2）安装系统由手拉葫芦、起吊柱、吊架座、起吊环链、吊钩、导杆、穿墙管、拍门等组成。

（3）硝化液回流泵的潜水电缆 10m；

（4）电气保护元件，包括短路、过载、缺相保护等；

（5）硝化液回流泵保护元件包括湿度保护，温度保护，以及保护控制器等；

（6）就地控制柜和接线盒等；

（7）所有连接附件、安装用的所有紧固件(包括不锈钢化学地脚螺栓、螺母、垫圈等)；

（8）两年备品备件及备用工具。

硝化液回流泵配现场电控箱说明：

电控柜具有完整的配电系统和保护、测量设备，并设有每台硝化液回流泵的现场开停转换开关，电控柜设在现场露天环境中，防护等级为IP55，并能有效防御污水中挥发出来的气体及水汽的侵蚀和腐蚀。电控柜外壳材质为不锈钢。

电控柜能显示进线电源的电流、电压，每台硝化液回流泵的温度、湿度的越小报警信号以及设备运行状态在电控柜面板指示，电控柜实现过载、过热、缺相和短路等保护并实现故障时的保护性自动停机。电机的启动装置包括断路器、接触器和热继电器。

电控柜带 PLC 输入、输出接口。PLC 输出：开、停机；PLC 输入：准操作、故障信号。电控柜具有足够的用于连接动力电缆及控制电缆的端子。

电控柜柜体材质，室外采用304不锈钢，室内采用碳钢喷涂，箱体尺寸为标配。
