QJB2.5/8-400/3-740潜水搅拌机安装布置图

QJB2.5/8-400/3-740潜水搅拌机安装布置图

潜水搅拌机技术描述：

潜水搅拌机应用于污水处理场的调节池及剩余污泥池中，用于水质、混合液的搅拌及混合等。

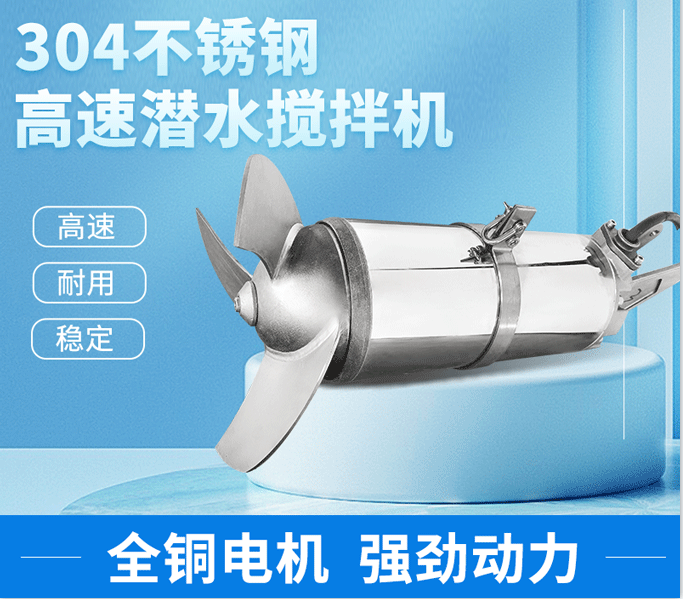

潜水搅拌机又称高速潜水搅拌机，适用于污水处理场的工艺流程中推进搅拌含有悬浮物的污水、稀泥浆、工业过程液体等，创建水流，加强搅拌功能，防止污泥沉淀，是市政和工业污水处理工艺流程上的重要设备。分为混合潜水搅拌机、低速潜水推进搅拌机。

潜水搅拌机，安装于污水处理厂的A池（共2座，单座尺寸45m×6m×5.5m）及污泥池（共1座，单座尺寸5.3m×2.2m×5.5m）中，其中A池2套、污泥池1套。

江苏杜安环保生产的潜水搅拌机为成套装置，并需配备就地控制箱、提升导轨、提升链、水下电缆、起吊架和手摇升降装置、基础螺栓等有效和安全运行所必需 的附件。

江苏杜安环保生产的潜水搅拌机为成套装置，主机材质为304不锈钢或316不锈钢。

(2) 出厂资料提交

至少提交以下资料：

a. 设备的总体布置图，详细的技术规格，选型计算依据，装配结构、零件 材料和防护涂层说明， 以及设备的安装布置尺寸；

b. 基础螺栓位置及土建荷载；

c. ISO9000 质量管理体系认证；

d.设备的安装、运行、维修手册；

e. 电气控制原理图以及接线图

f. 备件表；

h. 产品样本。

(3) 设计和现场条件

*a. 每台潜水搅拌机能在污水、污泥中工作，须满足容积功率和工艺的推流和搅拌效果，保证池底流速（距池底 250mm 为准）0.3m/s， 以满足工艺池型和介质的要求为原则，并提供潜水搅拌机的选型计算依据。

b. 潜水搅拌机能连续运行、间歇运行和长期停止状态后恢复运行，潜水搅拌机在整个运行过程中保持无振动平稳运行，运行时间至少为 10000 小时。

*c. 潜水搅拌机的安装位置满足现场使用要求。

潜水搅拌机木箱包装

物流配载

产品质保期18个月

售后提供现场或线上指导安装调试
