潜水推流器不排水安装安装方法：

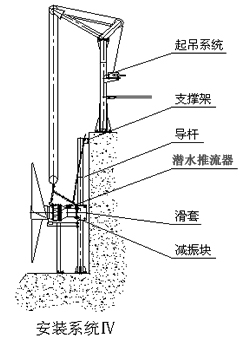

潜水推流器广泛应用于污水处理工艺的低速推流，是污水处理厂硝化、反硝化及除磷等工艺过程水体循环搅拌设备的理想选择。潜水推流器通过安装在池底的导杆和托架组件水平安装在污水处理构筑物内。导杆和托架组件由导杆和托架组成，导杆上下部分别安装在池壁和池底上，托架安装在池底并且与导杆连接成整体。施工时，通过膨胀螺栓或预埋件将导杆和托架组件固定在构筑物基体上。安装潜水推流器时，通过池面上的起吊系统将推流器上的滑套套入与之配套的自耦导杆中，将潜水推流器下放到托架上固定即可。当进行维护保养时，起吊系统通过自耦导杆将推流器提升到池面上。

潜水推流器通过安装在池底的导杆和托架组件水平安装在污水处理构筑物内。导杆和托架组件由导杆和托架组成，导杆上下部分别安装在池壁和池底上，托架安装在池底并且与导杆连接成整体。施工时，通过膨胀螺栓或预埋件将导杆和托架组件固定在构筑物基体上。安装潜水推流器时，通过池面上的起吊系统将推流器上的滑套套入与之配套的自耦导杆中，将潜水推流器下放到托架上固定即可。当进行维护保养时，起吊系统通过自耦导杆将推流器提升到池面上。

杜安环保潜水推流器的导杆和托架组件的安装一般都是在污水处理厂建设施工时安装就位的，但在出现污水处理系统存在污泥沉淀现象、有关污水处理设备损坏出现污泥沉淀现象、污水处理工艺改造、潜水推流器导杆和托架松动或损坏无法加固等情况时，需要增加潜水推流器进行搅拌解决污泥沉淀和满足工艺要求。

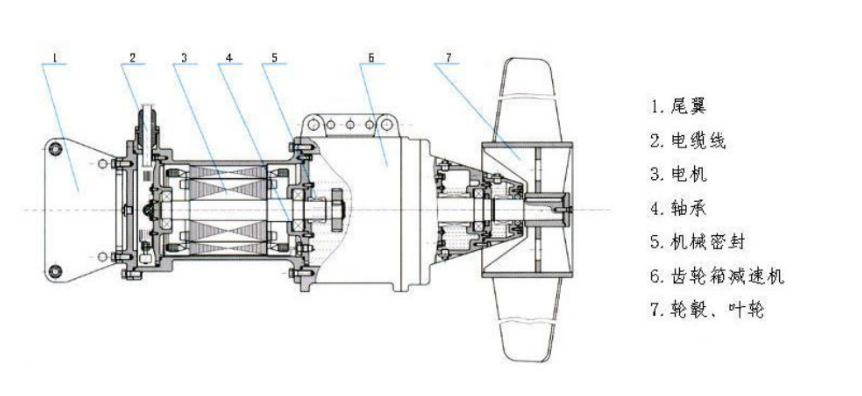

潜水推流器结构与材料：

结构说明：

（1）潜水推流器整体密封设计、潜水型。所有部件，包括电机、齿轮箱和叶轮等，都应能够在下列水下条件下长时间、连续运行：介质温度0～40℃、介质pH值在4～10之间、动态粘滞度在7～23×10-6之间、轴承和密封处升温不得高于35℃、介质密度≤1.1×103kg/m3。

（2）潜水推流器具有足够的搅拌或推流功能，保证池内污泥能充分混合，确保池底流速≥0.3m/s，并保证潜水推流器/搅拌器在任何工况条件下不过载。

（3）潜水推流器水平安装以确保水在流动过程中固、液均匀分布，防止固体沉淀。无沉淀。

（4）潜水推流器能在全浸没的条件下连续运行、间歇运行和长期停止状态后恢复运行，在整个运行过程中保持无振动平稳运行，无机械问题运行时间至少为10000小时。

（5）潜水推流器附件和电缆在20m水深无泄漏损失，可连续潜水。

（6）潜水推流器的所有旋转零件在制造时进行动平衡试验，精度不低于ISO940 G6.3级。

（7）轴承采用高质量的长期润滑轴承，采用SKF或FAG品牌的进口产品，轴承使用寿命（L10）大于100000小时。

（8）机械密封采用碳化钨材质或进口密封件，材质为碳化硅或碳化钨

提升导杆带有焊接的底座，高度应适合将潜水推流器/搅拌器安全地提升出池面。导杆顶部配备锁定平台，平台可提供导杆一个特殊的转角。每台潜水推流器/搅拌器配备便于安装的支架，支架可在180度范围内旋转。

潜水推流器随机配备6套手摇式起吊装置（含钢丝绳、三叉挂钩）安装在原有起落支架上，部分钢丝绳、挂钩可以利旧，所需数量根据现场情况进行更换、补充提供。起吊装置材质，水下部分需要不锈钢304及以上材质，水上部分不锈钢201、304或316不锈钢及以上材质。起吊装置可以灵活正反向操作，且停止操作后，装置即刻刹停，手摇操作时自行解除刹车。起吊装置的手摇把安装具有防松脱结构，以防止摇把脱落。

潜水推流器整机质保两年，质保期内设备保养时，提供现场或远程指导。质保期内，如法潜水推流器出现非人为操作原因的故障，须安排进行维修，且该台潜水推流器质保期按照维修后重新投入使用日期，重新计算。质保期内，同一台潜水推流器相同故障如果出现两次及以上，免费更换相同型号的全新推流器。

杜安环保潜水推流器出厂提供下列附件：

1、两年正常运行的备品备件。如叶轮、轴承、机械密封或电缆等

2、提供设备连续两年商业运行所需的工具，

3、潜水推流器装配图，详细的技术特性、零件材料，以及设备的外形尺寸和安装、维修、运行所需的空间要求。

4、基础螺栓布置详图和土建荷载、电气原理图。

5、设备的安装、运行、维修手册。

6、设备组装、安装、使用说明。

‍
