潜水推进器推力计算

‍

潜水推进器性能及技术要求

（1）潜水推进器

1）型式及要求

a． 型式：二叶片或三叶片的螺旋浆式推进器。

b．要求

（1）对水池阻力和潜水推进器推力进行计算，提供推流器设备的详细选型报告。该报告至少包括：推流器型号规格、数量、额定推力、合计推力、工艺要求推力等。

（2）电机能连续和间歇运行，至少每小时能启动15次，并不对推流器带来任何有害影响。绝缘等级为H级或以上。

2）结构与材料

a.  供货范围（包括但不限于以下）

（1）装配完整的潜水推进器主机

（2）监控单元或综合保护器

（3）泄漏传感器

（4）导杆、提升装置、支架、提升链、现场控制箱

（5）10米水下密封电缆，带过热和泄露保护信号线。

（6）两年备品备件

b.  主要结构

(1) 潜水推进器的设计：推进器可上下升降，方便移动，检查或维修无需人员进入湿井。推进器，附件和电缆可在20米水深持续潜没工作，不会发生泄漏。

(2) 潜水推进器的构造：每台推进器具有齿轮箱或其它形式，潜水封闭式连接设计。潜水推进器的所有部件，包括电机和齿轮箱，能够在水下连续运行。除底座和叶片外，推进器的主要铸件为灰口铸铁，ASTM A-48 Class 35B，BS 1452 Grade 260或DIN 1691 GG25，表面光滑、无气泡或其它不规则。所有的螺母、螺钉和垫圈为AISI 304不锈钢。低速推流器外部所有与搅拌液体发生接触的铸铁表面都有一层涂层喷涂保护。在需要防水密封的临界接触面上，采用腈或氟化橡胶O形环，从而使两个面上的橡胶O型环及O型环接触的四个侧面无需特别的扭距限制就能获得压紧。不使用需要一定扭矩才能达到压紧效果的形式，也不使用矩形截面垫片及密封复合物。齿轮箱为一个配有高精度、低负载齿轮的两级、圆柱形的斜齿轮箱或行星齿轮箱。电机轴备有一个一体化的传动齿轮。含有一级传动齿轮的齿轮箱的中间轴与电机轴的传动齿轮紧密配合。中间轴在两个滚柱轴承中转动并含有一个二级传动齿轮。叶轮轴包含二级传动齿轮并在一个单列和一个双列角触滚珠轴承中旋转。所有轴承具有至少50,000小时的设计寿命。

(3) 冷却系统： 电机能被周围搅拌介质充分冷却。

(4) 电缆入口密封： 电缆接线室是一个带固定板的完整部件。电缆入口处有两套弹性衬套，保证防水和水下密封。接线室和电机室应被一接线板隔离，保护电机，避免外部物质通过推进器顶端进入。

(5)电机：低速推流器电机为一个鼠笼式感应电机，壳式设计，装在一个充气、水密的腔室内。定子绕组和定子线绝缘以抗潮，绝缘等级在H级或以上。电机设计成可连续处理40℃的搅拌介质，能够在间隔均匀的情况下每小时能起动15次。低速推流器为潜水工作。电机的允许电压波动为±10％，电机设计成在较高40℃环境下工作，并且定子绕组的平均温升不超过105 ℃，电机和电缆应能够持续在水下工作，水密性符合IP68防护等级要求。电机额定功率足够保证推流器在整个性能曲线上不会发生过载。

(6)电缆：动力电缆的大小按NEC和ICEA标准，有足够长度与接线盒连接，不允许几根短线捻接。电缆外护套是低吸水的防油氯丁橡胶。电机和电缆能在水下20米处连续使用而不失去其防水性能。

(7) 轴承：潜水推进器电机轴在两个润滑的轴承上旋转。轴承的设计寿命不低于10万小时。

(8) 齿轮单元（如有）：齿轮箱为一个配有高精度、低负载齿轮的两级、圆柱形的斜齿轮箱或行星齿轮箱。

电机轴备有一个一体化的传动齿轮。含有一级传动齿轮的齿轮箱的中间轴应与电机轴的传动齿轮紧密配合。

中间轴在两个滚柱轴承中转动并含有一个二级传动齿轮。

叶轮轴包含二级传动齿轮并在一个单列和一个双列角触滚珠轴承中旋转。所有轴承具有至少50,000小时的设计寿命。

设备材料

潜水推流器使用电压380V

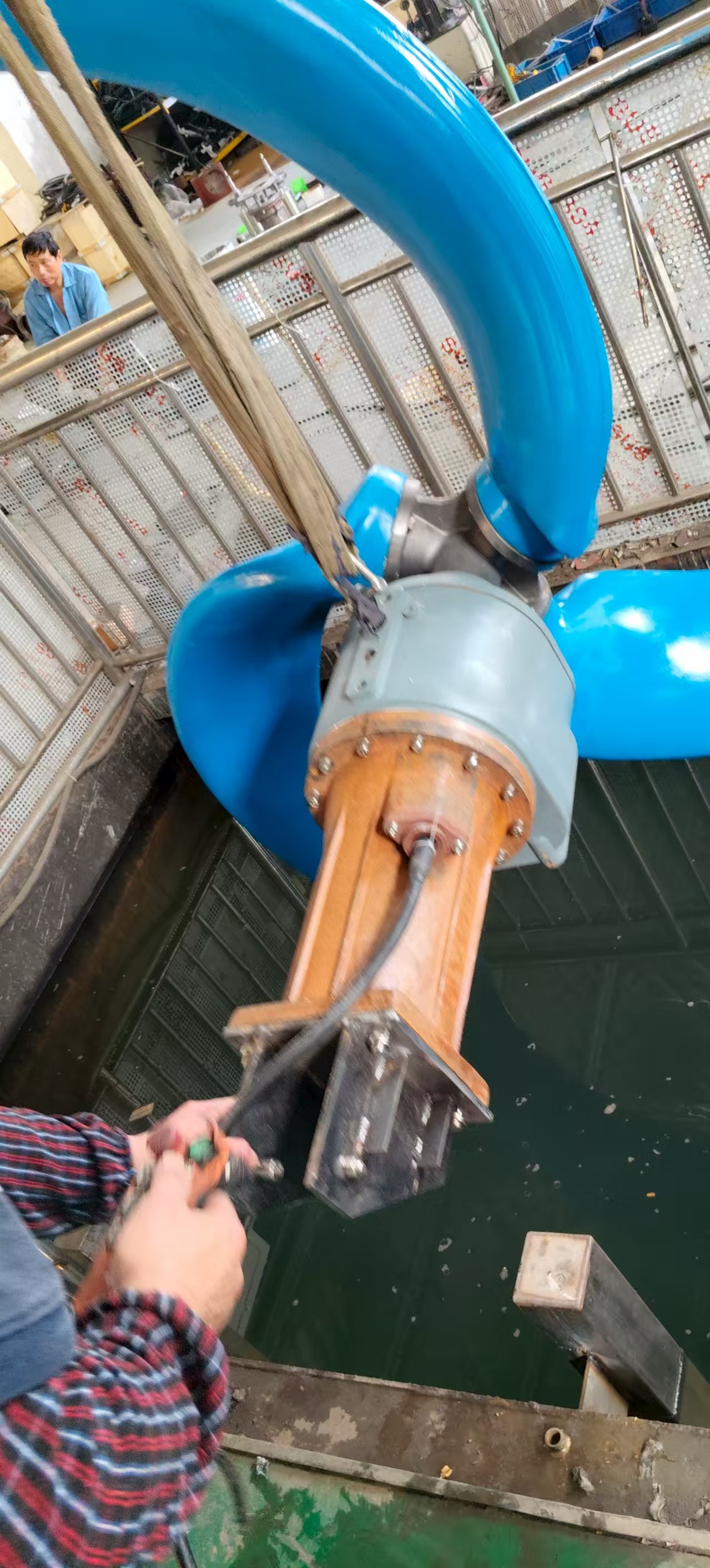

叶轮直径2500mm

叶轮转速52转/分

配10米防水密封电缆

齿轮箱减速机

全铜线圈电机、

配导轨 A型支架 提升架 手拉葫芦 吊链和现场控制箱
