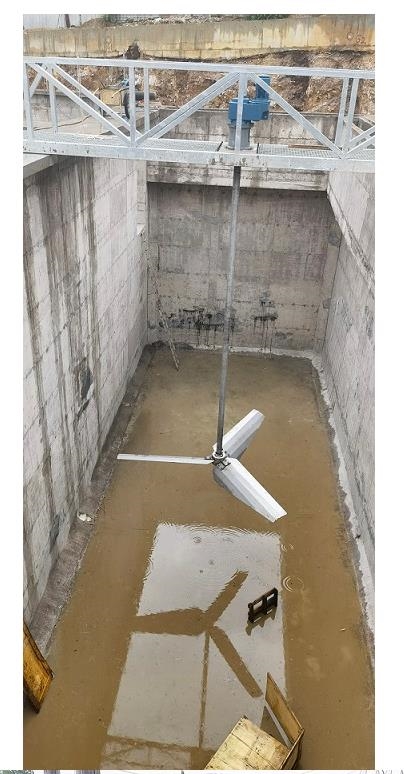

ZJ-600折桨式搅拌机构造与材料

 ZJ-600折桨式搅拌机构造与材料：

①电动机

电动机及减速装置是组装在一起的成套装置。

电动机的技术要求：

电动机材质及性能符合《旋转电机基本技术要求》GB755－87 标准，ASTM 及 IEC颁发的相关的技术标准。

电动机适合 380V/3ph/50Hz 电源操作，电机定子绕组和定子引线的绝缘等级F 级，外壳防护等级 IP55，立式安装。

电动机设计是高效的，能在冲击载荷情况下运行，其额定功率大于搅拌机设计 轴功率的 1.15 倍，但不超过 1.3 倍；油脂润滑的滚珠轴承，在 1500rpm 或 1000rpm 或 750rpm 的条件下操作运行。

②减速装置

折桨式搅拌机采用齿轮减速装置，选用材质及性能符合一般技术的有关规定。

减速装置的技术要求：

齿轮箱箱体材料为球墨铸铁或等效材料，坚固结实，铸造不容许出现裂纹、气

孔等现象。

齿轮减速、平行轴设计及全密封油浴润滑结构。仅使用螺旋伞齿轮或斜齿轮组，不允许使用涡轮蜗杆结构；设计结合可“变换齿轮"的特点，在无需从齿轮箱上卸下 电动机的情况下，即可改变搅拌混合器的输出转速；齿轮箱的转动效率不低于 95％。

轴承采用标准化产品，在不利设计条件下能连续工作，额定寿命不少于100000 小时。

润滑系统可靠的向齿轮和轴承连续供油，不能另设油泵，齿轮箱油位通过牛眼视镜或油位标尺来查看；齿轮箱轴承的润滑也可用润滑脂，但用润滑脂的轴承设有补充油脂的油标。

装置外壳防尘、防油漏，可采用搅拌轴周围设置油挡的方法来防止输出轴部位 漏油，不使用油封。

③搅拌轴的支承

支承的技术要求：

搅拌轴的支承不得伸入池内，能承受搅拌轴和叶轮的重量，并可承受操作所需的扭矩、弯矩及轴向负荷；支承型式保证搅拌机操作时，轴大部分偏转力不传递到减速器齿轮及轴承上。

搅拌轴的支承轴承是油脂润滑，设有补充油脂的油杯，支承轴承的额定寿命不少于100000 时。

④折桨式搅拌机搅拌轴

搅拌轴的技术要求：

搅拌轴采用 304 不锈钢衬橡胶或 316L 不锈钢，不允许使用玻璃钢或复合材料；轴 加工时要进行矫直、磨光和表面或退火处理。

搅拌轴有足够的扭转和弯曲刚度；轴的拉伸应力计算值低于其材料拉伸屈服应力值至少 3 倍，而剪应力计算值低于材料剪切屈服应力值至少3.5 倍。

搅拌轴全长不设联轴器，不设水上水下辅助轴承。

搅拌轴与齿轮箱实心轴连接使用刚性联轴器，与齿轮箱空心轴连接使用弹性联轴器。联轴器位于齿轮箱下部，拆卸轴时不影响齿轮箱；拆卸轴时，齿轮箱内件暴露不允许的。

⑤叶轮

叶轮由浇铸轮壳及叶片组成，材质为 304 不锈钢衬橡胶或316L不锈钢，轮壳与叶片的连接应考虑到拆卸方便和防腐效果。

叶轮的技术要求：

叶轮是高效的轴流型，或轴流型与径流型组合叶轮，或等效的叶轮。叶轮顺时针旋转。

叶片用螺栓（双螺母防松脱）连接至中轮壳，轮壳通过键槽、锚钉与轴连接。

叶片数不多于3片，叶片具有足够的强度和刚度，转动时不得产生变形。设计叶片切面与搅拌轴线夹角随叶片直径的增大而增大，或等效的切面。

折桨式搅拌机安装要求和检验

在安装前，杜安环保为防止部件损坏而包装的防护粘贴，不得提前撕离。

安装技术条件：设备安装前，投标商应对水池相关尺寸及安装标高进行检测，符合设计要求。升降用导轨安装时应垂直于水面，其垂直度允差不大于 1/1000mm。

现场检验和调试：安装后，按技术要求进行检验，保证其允差值符合规定的指标。应检查和加注润滑油脂。

4.质保期

整机质保18个月，售后提供现场指导安装调试。
