QJB4/12-620/3-480S潜水搅拌机安装说明

QJB4/12-620/3-480S潜水搅拌机安装说明

潜水搅拌机

1、供货范围：主机、安装支架等。

基本配置要求：电机防护等级IP68    轴承：SKF /FAG/NSK  轴：2Cr13不锈钢材质

2、技术要求

（1）潜水搅拌机转动平衡自如，无卡死、停滞、振动等现象；

（2）潜水搅拌机作密封气压实验，实验压力为3kg/m2，历时5分钟无泄漏现象；

（3）潜水搅拌机采用双机械密封结构和唇形密封组织；

（4）潜水搅拌机引出电缆采用GB5013.2中YZW型橡套软电缆或性能相同的其它电缆，单台标准配置长度10m，电缆密封头采用特殊硫化处理，以防电缆外皮破损，渗水至电机；

（5）潜水搅拌机表面喷涂防腐漆，其表面光亮，无污损，碰伤，裂痕等现象；

（6）潜水搅拌机油室内设有密封泄漏保护装置；

（7）潜水搅拌机引出电缆中双色线（黄/绿）规定为接地线，联接可靠。接地标志明显，在使用期内不易磨灭；

（8）潜水搅拌机桨叶及转子采用动平衡试验，平衡精度为G6.3；

（9）潜水搅拌机定子绕组内设有潮气传感器，以防电机绕组受潮烧毁。

3、结构设计

（1）主机

潜水搅拌机为直联冲压式结构，采用多级电机，叶片经冲压成型，精度好，效率高，结构紧凑，体积小，重量轻，操作维护方便，使用寿命长。壳体全部采用不锈钢制造，外形美观流畅。

潜水搅拌机采用斜齿轮减速机结构，结构紧凑，体积小，重量轻，叶轮通过CFD软件优化设计，水力性能好。

（2）接线盒

接线盒与周围液体、电机部分充分密封隔离；

冷却：电机定子由周围的液体冷却。

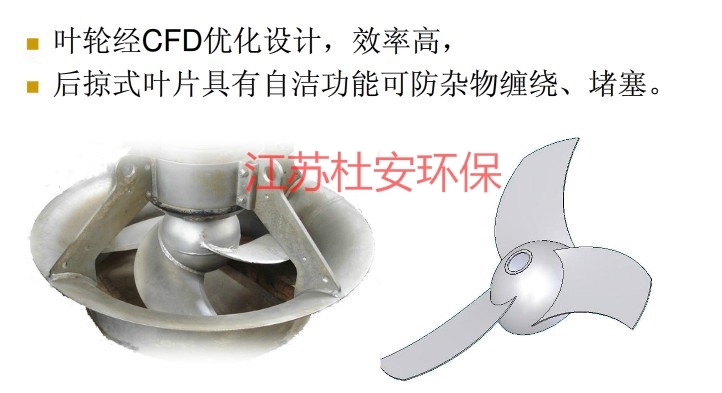

（3）叶片

潜水搅拌机叶片采用反扭曲曲线设计，使叶轮避免阻塞结渣。

（4）电机

电机绕组的绝缘等级为F等级，正常情况下，电机温度不超过80℃。电机防护等级采用IP68、较大工作温度155℃，允许温升100℃，并装入过热保护装置及泄漏监控。电机绕组的绝缘等级为F等级，正常情况下，电机温度不超过80℃。电机宜采用永磁高效电机，功率因数≥0.93。

（5）油室

润滑并冷却密封装置，轴承座及齿轮与电机和液体之间，油室起着减震和消音的作用，必要时可埋置一个气囊装置以减少和降低油室内的压力上升。

（6）轴承

潜水搅拌机轴承的运行寿命大于80000小时；

考虑到轴承运行中的不利因素，选用的轴承寿命将高于上述值。

（7）轴密封

潜水搅拌机（潜水推进器）有两个机械密封和一个唇形密封组成。密封装置材料：碳化钨。

（8）监测系统

定子绕组中装有两个热敏开关，热敏开关在125℃动作。

（9）材料

轴                            2Cr13不锈钢

叶轮                          304不锈钢

壳体                          304不锈钢

导轨安装系统                  304不锈钢

O型圈                         丁晴橡胶

机械密封                       碳化钨

潜水搅拌机主要组成部分及供货范围如下（但不限于此）：

装配完整的潜水搅拌机主机（包括叶轮、机械密封、轴等）

潜水全铜线圈电机

潜水搅拌机导轨及固定支架、电缆固定件、转向及其定位装置提升链、304不锈钢钢丝绳等

吊架固定座，带旋转装置，可调方向。

导杆、吊架及提升装置（固定式）

10m水下密封防腐电缆、固定件、接头、紧固件等

现场不锈钢304控制箱，带立柱，防雨型设计。

所有连接附件、化学地脚螺栓

一年备品备件（机械密封 轴承 电缆 O型圈等）

提供现场指导安装调试。

铭牌材质304、电机能耗等级二级能效以上；

资料：提供设备外形图（CAD格式，含重量）、说明书、合格证、产品出厂检验单、测试报告、质量文件等资料纸质版一份，电子版PDF一份

‍
